系统架构定位与工作原理（System Role & Operation）
在精密测控系统中，PXIe-6614 扮演着“高精度时间基准与事件管家”的角色。它不仅仅是简单的计数器，更是一个具备独立时间基准的智能定时引擎。
其核心架构基于 NI 专有的 NI-STC3 (System Timing Controller 3) 芯片。该芯片集成了8个独立的32位计数器/定时器，每个计数器都可独立配置为边缘计数、周期测量、脉宽测量、脉冲生成、PWM输出或编码器位置测量等多种模式。
与普通计数器依赖机箱背板时钟（通常稳定性在几十ppm）不同，PXIe-6614 内置了 OCXO 恒温晶振。OCXO 通过将晶体置于恒温槽中，消除了环境温度变化引起的频率漂移，使其频率稳定度达到 ±0.1 ppm (甚至更高，视具体指标)，比普通晶振高出两个数量级。这意味着在长时间运行（如数小时或数天）的测试中，累积的时间误差极小，无需频繁外部校准。
此外，模块集成了数字去抖动滤波器 (Digital Debounce Filter)，可硬件滤除机械开关或传感器产生的毫秒级抖动噪声，确保计数准确。40条数字I/O线可用于传输计数信号、门控信号或作为通用数字控制线，所有数字线均支持可编程上下拉电阻和极性反转。

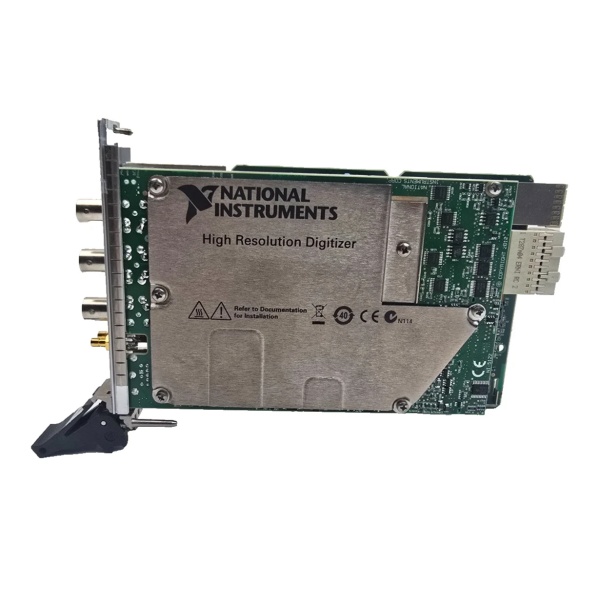

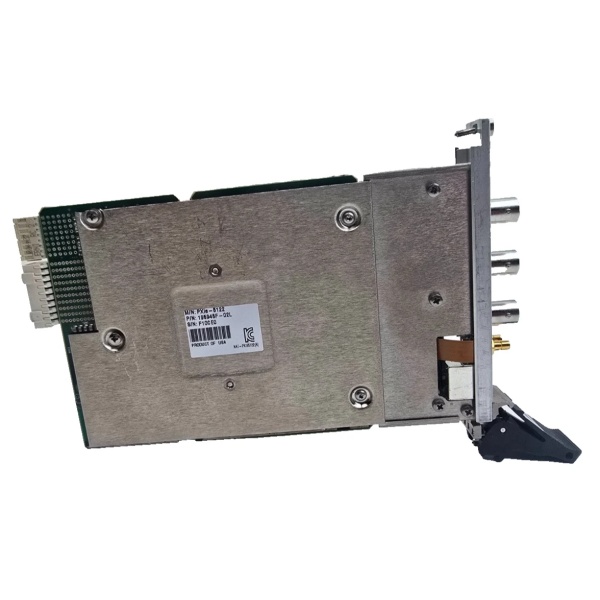

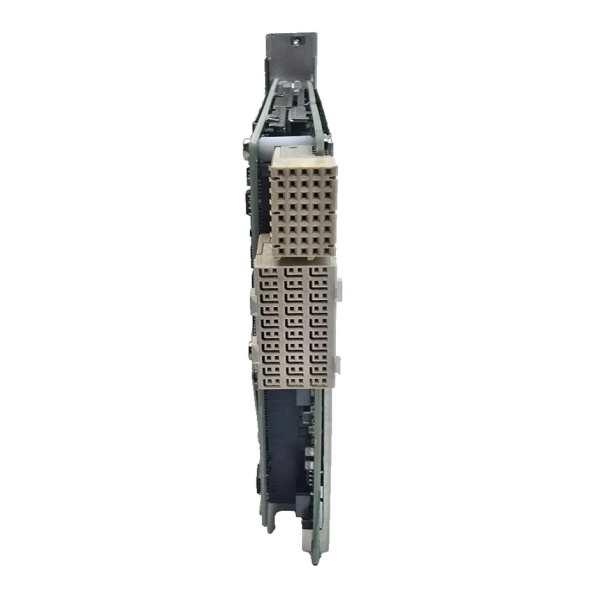

NI PXIe-5122 (779967-03)
核心技术规格（Technical Specifications）
- 计数器/定时器数量：8个 独立 32位计数器/定时器
- 时钟源：
- 板载时钟：OCXO (恒温晶体振荡器)
- 频率稳定度：典型 ±0.1 ppm (初始精度及温度稳定性)
- 老化率：极低，适合长期无人值守测试
- 可选时钟源：PXIe 背板时钟 (10 MHz, 100 MHz), 外部输入时钟 (PFI 端子)
- 最大频率：
- 最大源输出频率：100 MHz
- 最大输入计数频率：100 MHz (取决于信号占空比和噪声环境)
- 数字 I/O：
- 数量：40条 双向 TTL/CMOS 兼容线
- 电压范围：0 V 至 5 V (TTL电平)
- 驱动能力：典型 24 mA (sink/source)
- 功能：支持静态数字I/O、动态数字波形生成/采集、握手协议
- 测量功能：
- 边缘计数 (Edge Counting)
- 缓冲边缘计数 (Buffered Edge Counting)
- 周期/频率测量 (Period/Frequency Measurement)
- 半周期测量 (Semi-Period Measurement)
- 脉冲宽度/脉间测量 (Pulse Width/Time Between Pulses)
- 两信号分离测量 (Two-Signal Separation)
- 脉冲序列生成 (Pulse Train Generation)
- PWM 生成
- 编码器测量 (X1, X2, X4 解码，支持 A/B 相及 Z 索引)
- 去抖动滤波：
- 支持硬件数字滤波，最小滤波时间可编程 (典型最小 125 ns 或更高，依时钟源而定)
- 有效滤除机械触点抖动和高频噪声
- 触发与同步：
- 触发源：PFI 端子、PXIe 背板触发 (RTSI, Star Trigger)
- 支持多卡同步，利用 OCXO 作为主时钟源分发至其他模块
- 电气特性：
- 输入阻抗：高阻 (TTL/CMOS)
- 过压保护：典型 ±5 V (具体查阅手册)
- 隔离：非隔离 (Channel-to-Channel 和 Channel-to-Earth 不隔离，如需隔离需选 PXI-6624 等型号)
- 驱动软件：NI-DAQmx (完全兼容 LabVIEW, Python, C#, TestStand, MATLAB)
应用价值与解决的痛点（Customer Value & Pain Points）
解决“长时间测试累积误差大”与“环境温度影响精度”难题
在航空航天发动机寿命测试或长途汽车路试模拟中，测试可能持续数小时甚至数天。普通计数器使用的温补晶振 (TCXO) 或普通晶振受环境温度影响大，频率漂移可达几十 ppm，导致长时间累积的时间或计数误差不可接受（例如每小时误差几毫秒，一天下来误差巨大）。PXIe-6614 的 OCXO 恒温晶振 将频率稳定度控制在 0.1 ppm 以内，即使环境温度剧烈变化，也能保持极高的时间基准精度，确保长期测试数据的可信度，无需中途停机校准。解决“噪声环境下的误计数”与“多通道同步复杂”问题
在工业现场，传感器信号常伴随机械抖动或电磁干扰，导致普通计数器误触发或多计/漏计。PXIe-6614 内置的硬件去抖动滤波器可在信号进入计数器前滤除微秒级甚至毫秒级的抖动噪声，无需软件后期处理，既保证了计数准确性又降低了CPU负载。同时，其8个计数器共享同一高精度 OCXO 时钟，天然保证通道间的时间一致性；结合 PXIe 背板同步技术，可轻松将多台 PXIe-6614 或其他 NI 模块同步，构建大规模多轴运动控制或分布式计时系统。

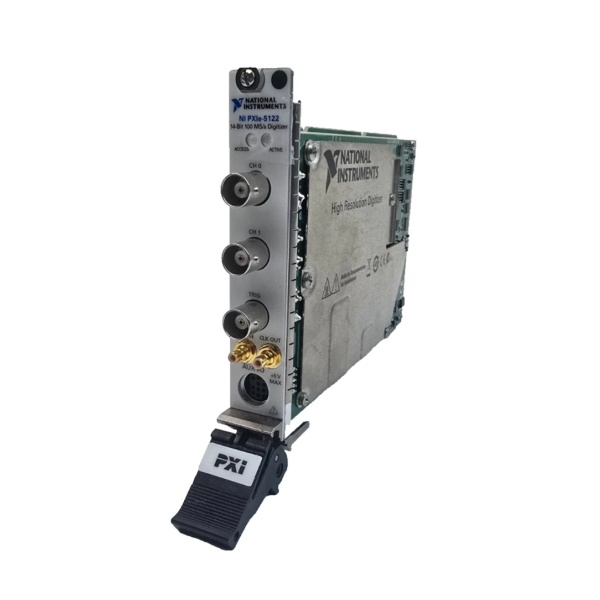

NI PXIe-5122 (779967-03)
资深工程师现场笔记（Field Engineer’s Notes）
现场调试经验：这卡是“时间守护者”，但 OCXO 需要预热，别急着测。
第一，OCXO 预热时间 (Warm-up Time)。恒温晶振需要通电加热到工作温度才能達到标称精度。刚开机时，频率可能会有较大漂移。建议上电后等待 15-30 分钟 (具体时间查阅手册，通常 OCXO 需较长时间稳定) 再开始高精度测量。如果在冷机状态下立即测试，前几分钟的数据精度可能无法保证。对于连续运行的产线，建议保持机箱常开或设置定时唤醒预热。
第二，善用去抖动滤波器。很多工程师遇到计数不准，第一反应是查接线，其实往往是开关抖动或噪声惹的祸。在 NI-DAQmx 配置中，务必开启Debouncer Enable并设置合适的Minimum Pulse Width。对于机械开关，设置为 1-5 ms 通常能完美滤除抖动；对于光电编码器，设置为几百纳秒可滤除高频噪声。注意滤波时间不能超过被测信号的最小脉宽，否则会丢脉冲。
第三，时钟源选择策略。虽然板载 OCXO 精度极高，但如果你的系统需要与其他仪器（如示波器、信号源）严格同步，且那些仪器没有 OCXO，你可能需要将 PXIe-6614 的 OCXO 输出作为主时钟源，通过背板或 BNC 线分发给其他设备，让整个系统锁定到这个高精度基准上。反之，如果系统已有更高精度的外部原子钟或 GPS disciplining 时钟，可将 PXIe-6614 设为从模式，导入外部时钟。
第四，注意非隔离特性。PXIe-6614 不是隔离型计数器。所有通道共地，且地与机箱地相连。如果被测信号存在高压共模干扰或不同地电位，可能损坏模块或导致测量错误。在工业强干扰环境或存在地环路风险的场合，务必使用隔离型计数器（如 PXI-6624）或在信号前端加装光耦隔离模块。
真实应用场景（Typical Applications）
航空发动机涡轮转速与振动监测
在某航空发动机测试台，PXIe-6614 用于精确测量涡轮转速（通过磁电式传感器产生的脉冲频率）和叶片振动（通过相位分析）。由于测试周期长达数小时，且机舱温度变化大，普通计数器的时钟漂移会导致转速积分误差累积，影响效率计算。PXIe-6614 的 OCXO 确保了在整个测试过程中频率基准的极致稳定，误差可忽略不计。同时，其硬件去抖动功能滤除了发动机强烈振动引起的传感器信号毛刺，保证了转速读数的纯净和可靠。8个通道可同时监测多个轴承位置和振动探头。多轴机器人运动控制与编码器反馈
在工业机器人研发实验室，PXIe-6614 被用作多轴运动控制器的反馈采集单元。机器人的6个关节各装有一个高分辨率增量式编码器（A/B/Z 相），PXIe-6614 的 8 个计数器中的 6 个配置为 X4 编码器模式，实时读取各关节的位置和速度。由于所有计数器共享同一 OCXO 时钟，各轴的位置数据在时间上是严格对齐的，这对于计算机器人末端姿态和进行动力学分析至关重要。其 100 MHz 的计数上限足以应对高速运转下编码器产生的高频脉冲，不会丢数。数字 I/O 线还用于发送伺服使能和复位信号。
