MOTOROLA MVME172-533

描述

一、详细参数表

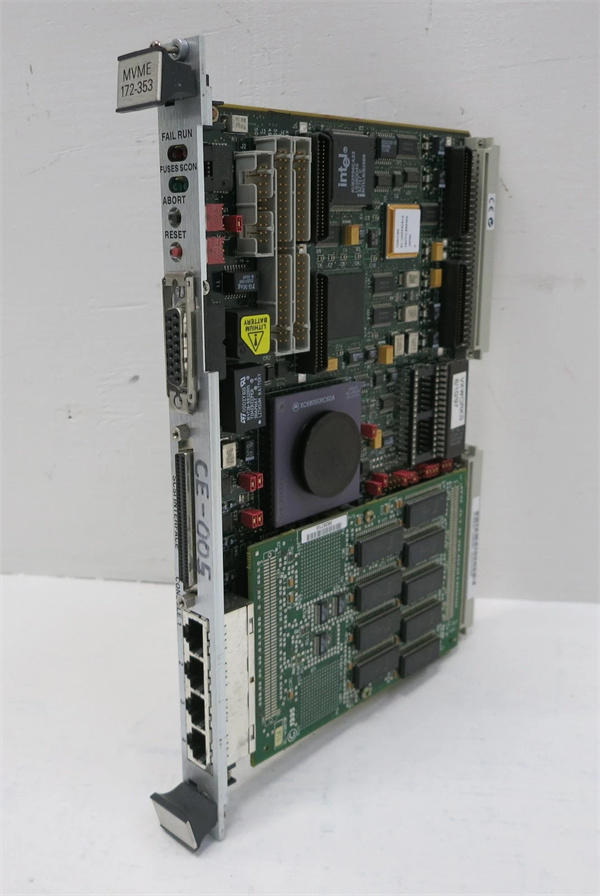

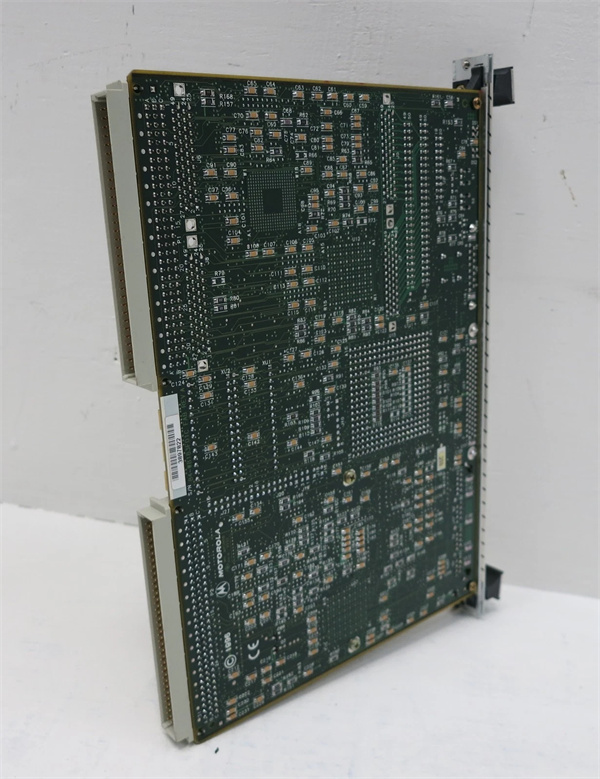

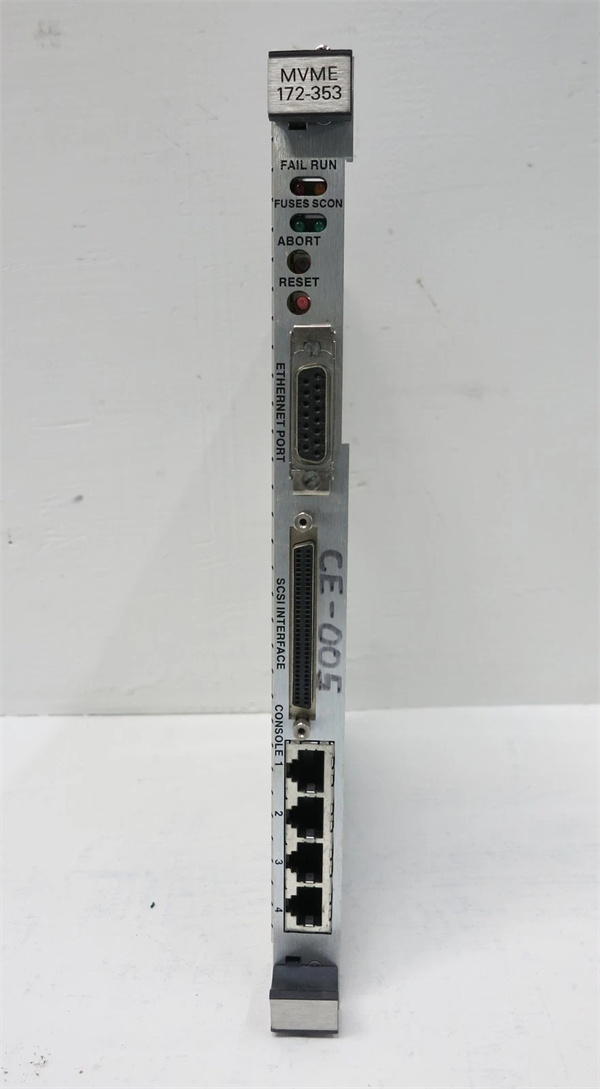

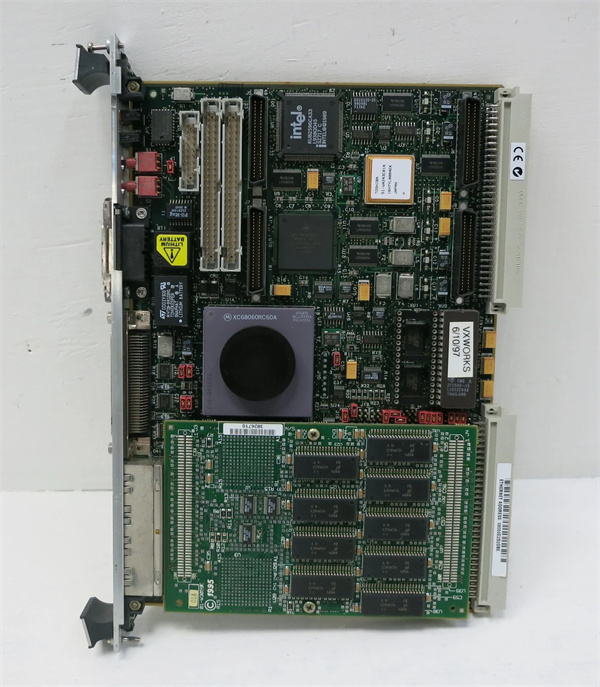

MOTOROLA MVME172-533

二、产品简介

Motorola MVME172-533 是 MVME172 系列中的高性能成员，采用 60 MHz MC68060 处理器（带 FPU），在单槽内集成 4 MB DRAM、512 KB 电池 SRAM、2 MB Flash、双串口、10 M 以太网、Ultra SCSI-2 及 4 路 IndustryPack 扩展位，一块板卡即可完成传统“CPU+通信+存储+I/O”四卡方案的全部功能，显著节约机箱槽位与功耗预算。其 VME64 A32/D64 总线接口支持块传输（BLT）与链式 DMA，峰值带宽 50 MB/s，能无缝接入 legacy VME 系统，也能通过 RJ45 以太网直连上位机，实现 OT/IT 零网关互联。历经三十余年全球轨道交通、变电站自动化、半导体装备上架验证，MVME172-533 以“长寿命、高可靠、易扩展”成为工业控制领域公认的“长寿”经典。

三、核心优势与技术亮点

60 MHz MC68060 + FPU

超标量架构，SPECint92 评分 60，浮点性能较 68040 提升 50 %，可在单板上完成复杂 PID、FFT 或图像预处理，无需额外 DSP 卡。

大容量电池 SRAM

512 KB 电池备份 SRAM 掉电保持 ≥10 年，无需 UPS 即可保存关键变量与日志；配合 ±1 ppm 实时时钟（TOD），满足 SOE 顺序事件记录、故障录波等时间敏感应用。

4×IndustryPack 扩展

32-bit IP 插槽支持 100+ 种 I/O/通信模块，机柜后端布线减少 50 %，未来 10 年可按需扩展功能；每通道独立 DMA，峰值 50 MB/s，满足高速数据采集与多轴同步控制。

Ultra SCSI-2 + 以太网 DMA

板载 NCR 53C810 Ultra SCSI（40 MB/s）与 Intel 82596CA 10 M 以太网，支持链式 DMA，单周期 64 KB 块传输，CPU 占用率下降 30 %，系统响应更确定。

宽温无风扇

−40 °C … +85 °C 全温运行，20 W 功耗配合铝鳍散热即可无风扇安装，MTBF > 100 000 h；通过 MIL-STD-810F 冲击/振动认证，适用于沙漠井口、舰载通信等恶劣场景。

即插即用升级

A32/D64 总线兼容 MVME147/167/177，可直接替换旧 172-213/172-263，零代码改动完成性能翻倍；Emerson 提供 10 年延长保修与 RoHS 再制造服务，确保 2035 年前零改动获得备件。

四、典型应用场景

轨道交通联锁

MVME172-533 安装在 19″ 轨旁机笼，通过 VME 背板采集道岔表示电压、轨道电路电流，经 68060 运算后生成进路命令，再由以太网送至 ATS；4 路 IP 扩展 CAN 总线，实现轨旁设备冗余通信，法国 RATP 项目已稳定运行 18 年，MTBF > 30 万小时。

变电站故障录波

500 kV 变电站自动化系统以 MVME172-533 为核心 CPU，IP 模块扩展 64 路模拟量，SCSI 硬盘存储 2 GB 历史数据；512 KB SRAM 实时缓存 1 ms 采样值，掉电后通过 NVRAM 保存故障前 200 ms 数据，帮助运维 3 min 内定位故障区间。

半导体设备控制

晶圆 AOI 设备利用 MVME172-533 处理 12K CCD 图像，60 MHz CPU 将缺陷检测时间从 80 ms 压缩至 25 ms，产能提升 30 %；IP-D/A 模块输出 0–10 V 偏压，注入剂量精度 ±0.5 %。

军工舰载通信

舰载卫星通信机架以 MVME172-533 为协议网关，IP 模块驱动 128 路数字通道，盐雾环境 8 年零故障；宽温无风扇设计满足 MIL-STD-810G 冲击/振动要求。

MOTOROLA MVME172-533

五、相关型号推荐

MVME172-263：60 MHz/16 MB/1 MB Flash，内存与 IP 数量相同，成本敏感型项目可互为备件。

MVME172PA-644SE：1 GHz MPC7457，1 GB DDR，性能提升 10 倍，与 MVME172-533 引脚兼容，可直接热替换。

MVME5100：PowerPC 750FX 733 MHz，PCI 架构，面向下一代 VME 迁移路线。

MVME6100：双核 MPC8641D 1.33 GHz，PCIe 接口，面向高性能计算升级路线。

PMC-CAN：2 路隔离 CAN 总线 PMC 卡，与 MVME172-533 PMC 插槽无缝配套，常用于轨旁联锁扩展。

六、安装调试与维护说明

安装准备

确认机箱背板 +5 V 电源裕量 ≥20 A，纹波 ≤50 mV；将 MVME172-533 上下导轨对准，水平推入直至锁闩“咔嗒”到位；若需使用 10BASE-T，请将 J18 跳线置“TP”，并用 CAT5 网线连接 HUB——距离超过 100 m 时改用 AUI 收发器。首次上电建议只插本板，进入 BSP> 提示符后，用“m”命令检验 DRAM 无 ECC 错误，再逐块插入 I/O 板，确保总线负载逐步增加，定位潜在时序问题。

维护建议

每 12 个月用无水酒精清洁 RJ45 与 SCSI 插座，防止盐雾硫化；Flash 可擦写 10 万次，建议采用双镜像 Boot，远程更新时先写备份区，确认 CRC 正确后再切换，防止意外掉电变砖；若出现随机重启，请优先更换后置电池（3 V 锂纽扣），当电压 <2.4 V 时，看门狗会误触发。长期停机请把板卡放入防静电气泡袋，加入 5 g 干燥剂，存储温度保持 10–30 ℃，相对湿度 <60%，可延长焊点寿命。

七、服务与保障承诺

我们为 MVME172-533 提供一年整机质保，质保期内出现非人为故障免费维修或换新；出质保后可续签“长周期维保”协议，享受优先维修、Flash 镜像备份及备件寄存服务。公司实验室配备 VME 机箱、逻辑分析仪与 68k 级别在线仿真器，可 24 小时内定位硬件或固件缺陷，并提供远程 BSP 移植、驱动开发与性能调优支持，确保您的工业控制、信号联锁或通信基站系统持续可靠运行。
