IS210DTAIH1AA

描述

详细参数表

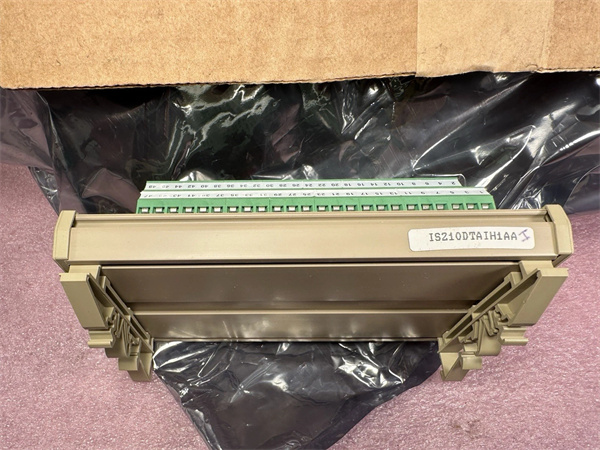

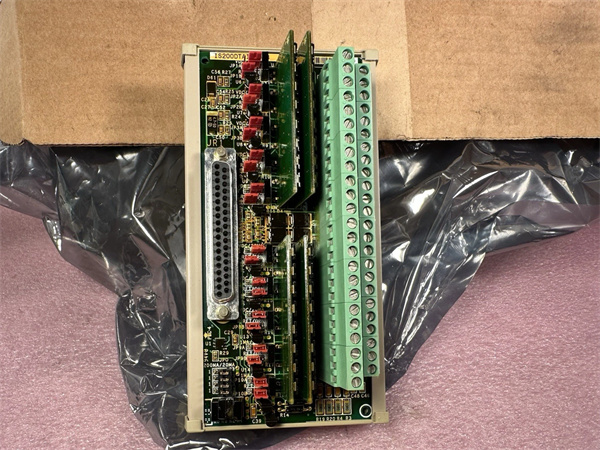

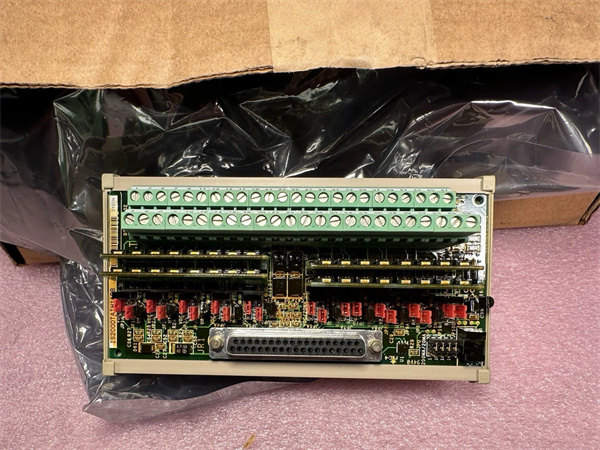

GE IS210DTAIH1AA

产品简介

GE IS210DTAIH1AA 是Mark VIe控制系统中的高精度通用模拟量输入模块，专为工业场景的多类型信号采集设计。该模块作为系统的”信号感知中枢”，提供多通道电压/电流信号采集、高精度数据转换和实时诊断功能。作为Mark VIe平台的核心监测组件，IS210DTAIH1AA 在电力、石化、冶金等行业承担着压力、流量、液位等过程参数监测、设备状态评估和闭环控制的核心职责，是实现工业过程自动化控制的基础监测单元。

IS210DTAIH1AA 模块集成8个差分输入通道，支持±10V/±5V/±1V电压和4-20mA/0-20mA电流双模式输入，覆盖工业现场95%的模拟信号类型。其16位高精度ADC和1kHz/通道采样率确保数据保真度，1500V AC通道间隔离彻底消除地环路干扰。内置开路/短路检测和信号饱和监测电路实现输入状态实时诊断，IS210DTAIH1AA 凭借其±0.03% FSR的测量精度和SIL2安全认证，为用户提供符合IEC 61131-2标准的高可靠性模拟量采集解决方案。

核心优势与技术亮点

全兼容信号采集：GE IS210DTAIH1AA 采用多协议信号调理架构，每通道独立支持：

电压模式：±10V（阻抗>1MΩ）、±5V、±1V三档量程自动切换

电流模式：4-20mA（负载阻抗250Ω）、0-20mA（负载阻抗100Ω）

宽动态范围：信号范围覆盖0.1mV至10V，适应微弱信号到强信号场景

通道间隔离电压1500V AC，抑制工业现场强电磁干扰。

亚毫伏级测量精度：

基准精度：±0.03% FSR（25°C时），温度漂移<±5ppm/°C

分辨率：16位 ADC（1 LSB=0.3mV@10V量程），非线性误差<0.005%

采样能力：1kHz/通道同步采样（相位误差<0.1°），支持过采样（OSR=64）

有效分辨率提升至18位，满足精密控制需求。

智能诊断引擎：

硬件诊断：开路检测（电流<3.5mA）、短路保护（电压>±12V）、信号饱和监测（>110%FSR）

软件诊断：自校准（上电自动执行）、信号质量评估（信噪比>80dB）

安全机制：看门狗定时器（200ms超时触发安全状态）

诊断覆盖率97%，通过ToolboxST生成信号健康报告。

工业级可靠性：

抗干扰设计：共模抑制比>120dB@50/60Hz，串模抑制比>80dB

环境适应性：-40°C至+85°C宽温运行，抗振动（5g@10-500Hz）

安全认证：IEC 61508 SIL2、IEC 61326-1工业测量设备标准

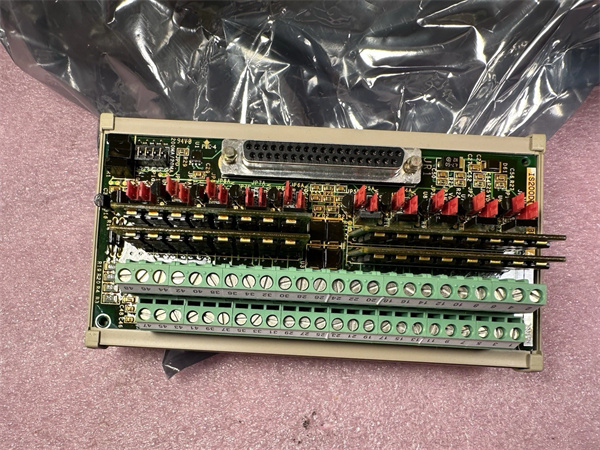

GE IS210DTAIH1AA

典型应用场景

在大型发电机组过程控制系统中，GE IS210DTAIH1AA 作为核心模拟量采集模块：

汽轮机控制：

通道1-2：主蒸汽压力变送器（4-20mA，精度±0.03%）

通道3-4：调节阀位置反馈（±10V，响应时间<1ms）

通道5-6：润滑油压力传感器（0-20mA，超限报警）

闭环控制：实时采集压力信号送至控制器，通过IS210SAMBH2AA输出模块调节阀门开度，实现压力波动<±0.1MPa。

石油化工的精馏塔控制中，IS210DTAIH1AA 广泛应用于多参数监测：

全流程采集：同时监测塔顶压力（4-20mA）、回流流量（±10V）、塔釜液位（4-20mA）和温度（通过IS210DTTCH1AA）

安全联锁：当压力超限（>110%设定值）时，触发IS210DTURH1AA继电器模块执行紧急泄压

能效优化：0.03%精度实现回流比精确控制，降低能耗8%

在冶金连铸机控制中，其1kHz采样率实时捕捉结晶器振动信号（±1V），配合IS210MVRAH2A实现振动-压力联合分析。

相关型号推荐

IS210DTAIH1A：基础模拟量模块（4通道），同系列入门版，适用于小型系统。

IS210DTAIH2A：高密度模拟量模块（16通道），同系列标准版，适用于大规模系统。

IS215UCCAM03A：高速模拟量输入模块，与IS210DTAIH1AA协同构建混合采集架构。

IS215VAMBH1A：模拟量监测模块，验证IS210DTAIH1AA的信号精度。

IS215RCDH1A：继电器驱动模块，执行IS210DTAIH1AA触发的模拟量联锁。

IS215SVOH1A：同步时钟模块，为IS210DTAIH1AA提供时间同步基准。

IS210BNTB：Bently Nevada接口模块，实现IS210DTAIH1AA与3500系统数据互通。

IS210SAMBH2AA：模拟量输出模块，与IS210DTAIH1AA形成闭环控制回路。

安装调试与维护说明

安装准备：安装GE IS210DTAIH1AA前需确认控制柜温度-40°C至+85°C、湿度<95% RH（无冷凝），远离变频器（>2米）。准备扭矩螺丝刀（0.8-1.2N·m）、高精度万用表（Fluke 754）及双绞屏蔽线（Belden 8723）。安装时断开系统电源，将模块卡入DIN导轨并可靠接地。连接24V DC电源（纹波<50mVpp），电压信号采用双绞线（长度<100米），电流信号需外接250Ω精密电阻（精度±0.01%），屏蔽层单端接机壳。

维护建议：定期（每季度）清洁端子积尘，使用万用表测量信号电压（误差应<±0.05%）。当信号漂移时，执行通道自校准（通过ToolboxST）；电流信号异常需检查精密电阻（温漂应<±10ppm/°C）；高频噪声增大需验证屏蔽接地（阻抗应<4Ω）。建议每年升级固件（版本≥V2.8.0），每2年进行通道精度校准（使用标准信号源），确保IS210DTAIH1AA长期保持亚毫伏级测量精度。

服务与保障承诺

GE IS210DTAIH1AA 享有原厂3年质保，涵盖非人为损坏的免费维修或更换服务。我们提供7×24小时模拟量采集专家支持热线，由ISA认证仪表工程师协助解决信号调理、精度校准和抗干扰设计问题。15年备件供应保障（停产提前7年通知）确保监测系统全生命周期可用性，定期免费固件升级持续优化诊断算法和测量精度。增值服务包括免费模拟量系统设计（含信号链路计算）、现场精度标定支持（提供NIST溯源证书）和年度信号质量评估（含噪声分析报告），彰显GE对工业测量精度的承诺和对客户过程控制的技术担当。
