描述

T3480：产品概述

T3480 是 Triconex Tricon v10 平台中一款高密度、高可靠性的32 通道数字量输入（DI）。在安全仪表系统（SIS）中，大量关键安全信号——如紧急关断（ESD）按钮、安全阀限位开关、压缩机运行/故障触点、火焰探测器输出——以开关量形式存在。T3480 负责将这些现场信号以符合 SIL 3 要求的方式采集、隔离并送入三重模冗余（TMR）表决逻辑。

该模块采用真正的 TMR 架构：内部包含三套完全独立的信号采集与处理电路（A/B/C 系）。每个现场输入信号同时被三系采样，经各自滤波、隔离和数字化后，送至主处理器进行“三取二”（2oo3）表决。仅当至少两系判断信号状态一致时，该状态才被接受为有效。若某系因噪声干扰、器件老化或接线故障产生异常读数，系统自动将其排除，确保不会因单点故障导致误动作或拒动。

T3480 支持两种典型输入配置：

有源 24 VDC 信号：现场设备（如接近开关）直接输出高电平；
干接点（Dry Contact）：使用无源触点（如按钮、继电器），由外部电源端子板（如 T8235）提供查询电压。

所有通道均具备现场侧电气隔离（通常 ≥500 VDC），防止接地环路或浪涌损坏系统背板。模块还集成开路检测（Open Wire Detection）功能，可识别断线或接触不良故障，并通过 LED 和上位软件告警。

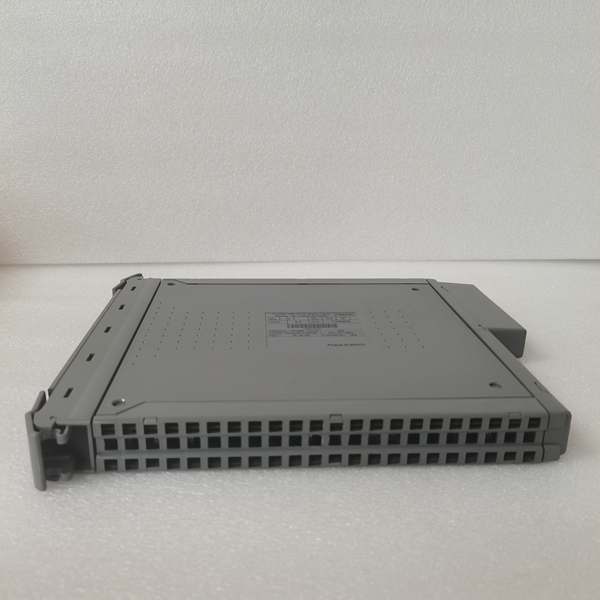

ICS Triplex T8403C

T3480：技术规格

产品型号: T3480
制造商: ICS Triplex（Schneider Electric）
产品类型: 32 通道数字量输入（DI）模块
适用平台: Triconex Tricon v10（不兼容 v11 或 eXP）
通道配置: 32 路，分为 Group A（CH0–15）和 Group B（CH16–31）
输入电压范围: 0–30 VDC
- 逻辑“1”（ON）：≥15 VDC
- 逻辑“0”（OFF）：≤5 VDC
输入电流: 典型 2.5 mA @ 24 VDC（用于干接点查询）
响应时间: ≤10 ms（含滤波延迟，可配置）
隔离电压: ≥500 VDC（通道对背板及通道间）
诊断功能:
- 开路/短路检测
- 每通道状态 LED（由配套端子板 T3480C 显示）
- 支持 TriStation 1131 和 EDM 软件读取通道健康状态
配套端子板: 必须使用 T3480C（提供接线端子、保险丝、LED 指示）
工作温度范围: 0°C 至 +60°C
安全合规性: 符合 IEC 61508 SIL 3 / IEC 61511 安全等级要求

核心特点与客户价值

T3480 的核心价值在于以高密度实现高完整性信号采集。32 通道设计显著节省机架空间与成本，特别适用于大型装置中数百个安全触点的集中监控。其 TMR 架构从根本上消除了传统 DI 模块因单通道失效引发的安全风险。

对运维团队而言，开路检测与 LED 指示功能极大提升故障定位效率。例如，在炼油厂中，若某 ESD 按钮线路断裂，系统不仅会触发“Input Fault”告警，现场端子板 LED 也会熄灭，使维护人员无需依赖上位画面即可快速定位故障点。

此外，作为原厂认证组件，T3480 与 Tricon v10 背板、MPU（如 3008/3501E）及诊断软件深度集成，确保从信号接入到逻辑表决的全链路满足 SIL 3 要求。

ICS Triplex T8403C

典型应用领域

在 LNG 接收站，T3480 用于集中采集数十个火炬点火器状态、压缩机备妥信号、储罐高高液位开关和ESD 按钮。其高通道密度减少所需模块数量，降低硬件成本；TMR 架构确保即使某通道受雷击干扰，联锁逻辑仍能正确执行。

在海上平台井口控制系统中，多个安全阀位置反馈和井下安全阀（SCSSV）通过 T3480 接入 SIS。干接点输入方式简化了本质安全回路设计，而开路检测功能可及时发现电缆腐蚀或接线松动，预防潜在泄漏风险。

类似应用也广泛存在于乙烯裂解炉火焰监测、炼油厂反应器压力高高报警、合成氨装置高压分离器液位联锁等需要高可靠性数字量采集的 SIL 2/3 场景。
