HIMA Z7138 | 8通道安全数字量输出模块前端电缆插头 – 详细参数与选型手册

  • 品牌制造商：HIMA（德国黑马）
  • 产品型号：Z7138（完整料号常见为 Z7138/3330/C5 或 Z7138/3331/C5）
  • 系统平台：HIMA HIMatrix / HIQuad 安全仪表系统（SIS）
  • 硬件类型：8通道安全相关数字量输出（DO）模块前端电缆插头 / 预制电缆组件
  • 核心定位：专为连接现场执行机构（如电磁阀、继电器）设计，支持带或不带线路监控功能，实现安全联锁信号的可靠输出与状态反馈。
  • 关键参数：防护等级 IP67；工作温度 -40°C ~ +85°C；安全等级 SIL3 / RC6 / Cat.4（TÜV认证）；电缆长度通常为 5米（C5标识）。
分类：

描述

快速选型摘要

  • 品牌制造商：HIMA（德国黑马）
  • 产品型号：Z7138（完整料号常见为 Z7138/3330/C5 或 Z7138/3331/C5）
  • 系统平台：HIMA HIMatrix / HIQuad 安全仪表系统（SIS）
  • 硬件类型：8通道安全相关数字量输出（DO）模块前端电缆插头 / 预制电缆组件
  • 核心定位：专为连接现场执行机构（如电磁阀、继电器）设计，支持带或不带线路监控功能，实现安全联锁信号的可靠输出与状态反馈。
  • 关键参数：防护等级 IP67；工作温度 -40°C ~ +85°C；安全等级 SIL3 / RC6 / Cat.4（TÜV认证）；电缆长度通常为 5米（C5标识）。
HIMA Z7138

HIMA Z7138

系统架构定位与底层逻辑

在 HIMA 安全仪表系统（如 ESD 紧急停车系统、BMS 燃烧器管理系统）的架构中，Z7138 处于最前端的物理信号输出层。它是连接安全控制器与现场最终执行元件的关键桥梁。

该组件的底层逻辑是高可靠性的安全驱动与状态诊断。Z7138 将控制器输出的安全逻辑信号转换为能够驱动现场负载的功率信号。为了满足 SIL3 级别的容错要求，它支持冗余输出配置。同时，带有后缀 “/3331” 的型号具备线路监控（Line Monitoring）功能，能够在执行机构未动作时实时检测回路是否发生开路或短路故障，确保在真正需要触发安全动作时不会因线路问题而拒动。



核心技术规格（硬核数据字典）

  • 硬件类型：8通道安全相关数字量输出预制电缆插头（Cable Plug）
  • 信号处理：支持二进制和数字信号的安全输出，额定功率通常为 12W
  • 电气特性：提供安全的开关量输出，部分型号支持回路电流监控
  • 物理防护：对接后达到 IP67 防护等级，采用工业热塑性外壳与镀金触点
  • 合规认证：满足 IEC 61508 SIL3 / RC6 / Cat.4 安全完整性等级要求

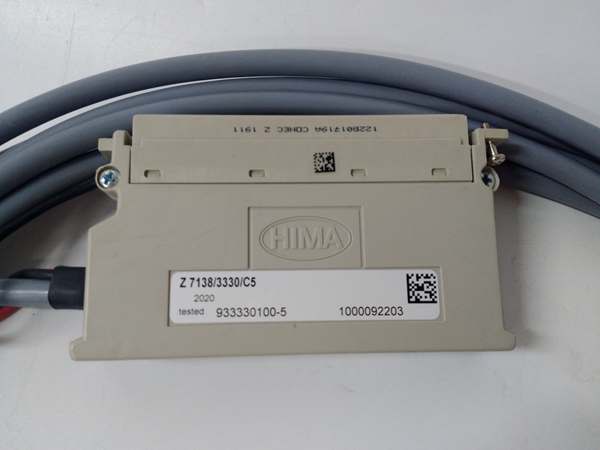

  • 型号解读：Z7138 代表基础型号，3330/3331 代表端子侧配置（3331含线路监控），C5 代表 5米线缆长度



真实痛点解决与运行收益

杜绝拒动风险，保障安全联锁精准执行
对于炼油、化工等高危行业的 ESD 或 BMS 系统而言，输出回路的断线或短路可能导致灾难性后果。Z7138（特别是带线路监控的 3331 配置）能够在日常运行中持续诊断回路健康状态，一旦发现异常立即报警，确保在紧急情况下安全指令能够百分之百传达至执行机构。

简化现场接线，提升工程实施效率
作为预制电缆组件，Z7138 将复杂的接线、功率分配和诊断功能集成在一个坚固的工业级插头内。现场工程师无需再单独配置中间继电器或配电盘，大幅减少了控制柜内的布线空间和接线错误率，缩短了项目调试周期。



高工现场笔记（E-E-A-T 独家经验）

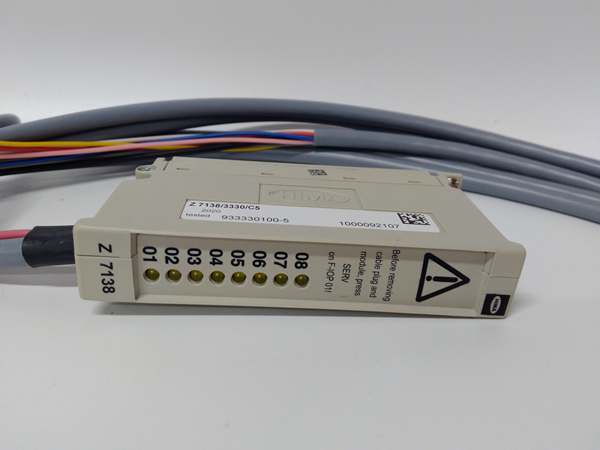

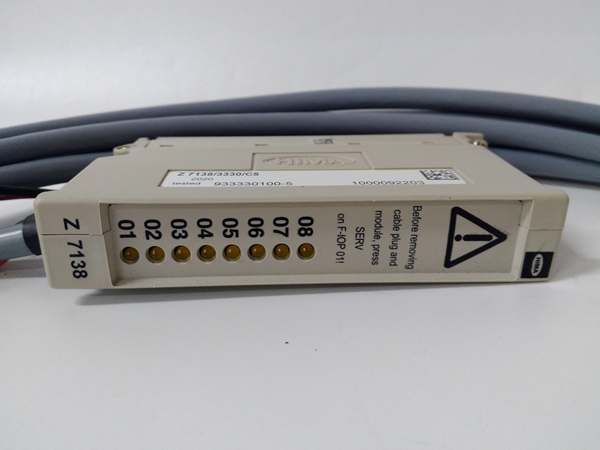

现场排雷笔记：在现场对 Z7138 进行安装与维护时，最容易踩坑的是”型号后缀混淆”与”负载匹配”。首先，在采购备件时必须严格区分 Z7138/3330 和 Z7138/3331：前者为普通安全输出，后者带线路监控功能，两者内部电路不同，不可混用。其次，虽然该插头支持 12W 输出功率，但在驱动大电流电磁阀时仍需核算实际负载功耗，避免长时间过载导致触点老化或发热。另外，Z7138 插头通常配备 LED 指示灯，可直观显示各通道的输出状态，这是现场排查”有指令无动作”故障的最快捷手段。



典型工业应用场景

化工厂紧急停车系统（ESD）
在炼油厂的核心反应区，Z7138 负责将安全控制器的跳闸指令可靠地传递至紧急切断阀的电磁阀。其 SIL3 级的安全设计和线路监控功能，确保了在检测到超压或超温时，切断阀能够瞬间响应并切断物料供应。

燃烧器管理系统（BMS）
在工业锅炉或加热炉的安全保护中，Z7138 用于控制燃料主阀和点火阀的安全启停。通过实时的线路诊断，系统能够在点火前确认所有安全回路完好，防止因阀门线圈故障导致的燃料泄漏或爆炸风险。

HIMA Z7138

HIMA Z7138

高频长尾故障排查 (FAQ)

Z7138 接入后系统报”线路故障”如何排查？
若使用 Z7138/3331 型号，系统报线路故障通常表示回路存在开路或短路。首先检查插头端子处的接线是否松动或脱落；其次使用万用表测量执行机构线圈电阻是否在正常范围内；最后检查电缆本身是否因机械损伤导致绝缘破损或芯线断裂。

Z7138 与同系列的 Z7126/Z7136 有什么区别？可以互换吗？
这三款均为数字量输出前端组件，但适配的卡件和通道数可能不同。Z7138 专用于 8 通道安全 DO 模块（如 F3330/F3331），而 Z7136 通常用于 16 通道的非安全或低安全等级的 DO 模块（如 F3322）。在实际备件替换时，必须严格根据原系统的卡件型号和安全要求进行选择，绝不能跨型号混用。

为什么更换新插头后输出状态指示灯不亮？
这通常是由于背板通信异常或卡件未正常上电引起的。请首先确认对应的安全 DO 卡件是否已正确插入机架且 PASS 指示灯亮起；其次检查插头与卡件的连接是否完全到位；最后通过 HIMA 组态软件读取该通道的强制状态，排除逻辑层面的禁止输出条件。



商业采购说明

特别提醒： 本页面所展示的标价非实价。工业自动化备件受库存、停产状态及市场行情影响较大，最终价格需根据实际采购需求与市场行情适当议价出售，欢迎联系咨询获取准确报价。
