HIMA Z7128 | 8通道模拟量输入模块前端电缆插头 – 详细参数与选型手册

  • 品牌制造商：HIMA（德国黑马）
  • 产品型号：Z7128（完整料号常见为 Z7128/6217/C5/ITI/R2）
  • 系统平台：HIMA HIMatrix / HIQuad 安全仪表系统（SIS）
  • 硬件类型：8通道模拟量输入（AI）模块前端电缆插头 / 预制电缆组件
  • 核心定位：专为连接现场两线制模拟传感器（4-20mA/0-10V）设计，内置转换电阻与隔离接口，支持向外部仪表直接供电及主备卡件信号冗余并联。
  • 关键参数：防护等级 IP67；工作温度 -40°C ~ +85°C；安全等级 SIL3（TÜV认证）；电缆长度通常为 5米（C5标识）。



分类：

描述

快速选型摘要

  • 品牌制造商：HIMA（德国黑马）
  • 产品型号：Z7128（完整料号常见为 Z7128/6217/C5/ITI/R2）
  • 系统平台：HIMA HIMatrix / HIQuad 安全仪表系统（SIS）
  • 硬件类型：8通道模拟量输入（AI）模块前端电缆插头 / 预制电缆组件
  • 核心定位：专为连接现场两线制模拟传感器（4-20mA/0-10V）设计，内置转换电阻与隔离接口，支持向外部仪表直接供电及主备卡件信号冗余并联。
  • 关键参数：防护等级 IP67；工作温度 -40°C ~ +85°C；安全等级 SIL3（TÜV认证）；电缆长度通常为 5米（C5标识）。

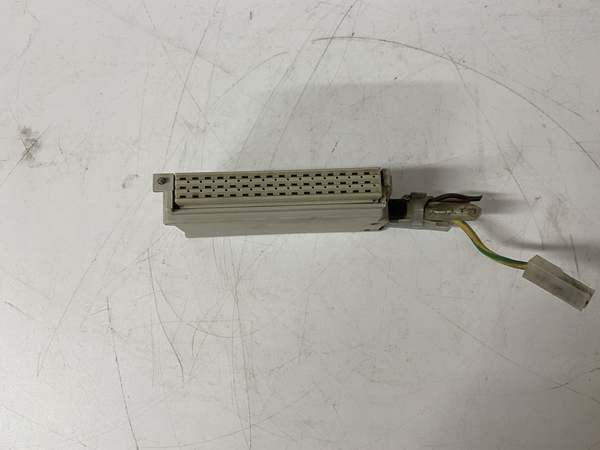

HIMA Z7128

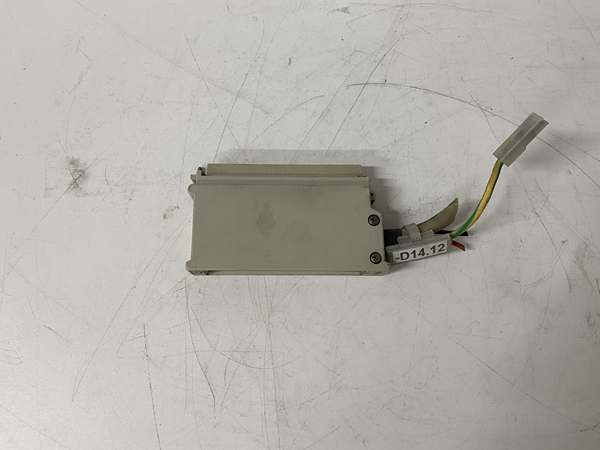

HIMA Z7128

系统架构定位与底层逻辑

在 HIMA 安全仪表系统（如 F&G 火气系统、ESD 紧急停车系统）的架构中，Z7128 处于最前端的物理信号接入层。它不仅仅是一根连接线，更是集成了电气转换与隔离功能的智能前端组件。

该组件的底层逻辑是高可靠性的信号采集与无缝冗余。当现场的两线制仪表工作时，Z7128 通过内部指定电路向其提供电源，并将反馈回来的电流信号流经接插件内部的转换电阻，转换为电压信号传递给主卡件进行 A/D 转换。同时，为了满足 SIL3 级别的容错要求，该插头支持从主卡件接插件的电阻两端引出电缆，将电压信号直接并联到冗余卡件。两个接插件通过内部构造区分（带后缀 R2 为带电阻的主插头，R1 为不带电阻的冗余插头），确保了数据的双路独立采集。



核心技术规格（硬核数据字典）

  • 硬件类型：8通道模拟量输入预制电缆插头（Cable Plug）
  • 信号处理：支持 4-20mA 和 0-10V 模拟量信号的线性 A/D 转换
  • 电气特性：具备内部回路供电能力，可为外部两线制变送器提供工作电源
  • 物理防护：对接后达到 IP67 防护等级，采用工业热塑性外壳与镀金触点
  • 合规认证：满足 IEC 61508 SIL3 安全完整性等级要求
  • 型号解读：Z7128 代表基础型号，6217 代表端子侧配置，C5 代表 5米线缆长度，ITI 代表隔离接口



真实痛点解决与运行收益

消除单点故障，保障安全联锁精准触发
对于炼油、化工等高危行业的 ESD 或 HIPPS（高压保护系统）而言，传感器信号的丢失可能导致灾难性后果。Z7128 的主备双路并联设计与高抗干扰能力，确保了即使在单一通道发生开路或短路时，系统仍能准确判断并执行安全动作。

简化现场接线，提升工程实施效率
作为预制电缆组件，Z7128 将复杂的接线、电阻匹配和隔离功能集成在一个坚固的工业级插头内。现场工程师无需再单独配置隔离栅或配电盘，大幅减少了控制柜内的布线空间和接线错误率，缩短了项目调试周期。



高工现场笔记（E-E-A-T 独家经验）

现场排雷笔记：在现场对 Z7128 进行安装与维护时，最容易踩坑的是“主备插头混淆”与“断线/短路阈值”。首先，在进行冗余接线时，务必分清主卡和冗余卡的接插件：带有内部转换电阻的接插件后缀为 R2（必须插在主卡侧），而不带电阻的后缀为 R1（插在冗余卡侧），插反会导致信号无法正确分配。其次，在软件组态时需注意 HIMA 系统的诊断阈值设定：通常将 3.6mA（对应数码 670）定义为开路电流，21mA（对应数码 3909）定义为短路电流，超出此范围的异常电流（如大于 22mA）会触发卡件报错，排查时需结合万用表与软件诊断值综合判断。



典型工业应用场景

海上平台火气监控系统（F&G）
在海洋钻井平台的高盐雾、强振动环境中，Z7128 凭借 IP67 级的密封性能和镀金触点，稳定连接分布在各个防爆区域的烟雾探测器和可燃气体变送器，保障了平台人员的生命安全。

化工厂高压保护系统（HIPPS）
在长输管线或高压反应釜的紧急切断系统中，Z7128 负责实时采集关键节点的压力变送器信号。其内置的精确 A/D 转换机制和冗余架构，确保了在压力突破极限时，系统能够以毫秒级响应触发切断阀。

HIMA Z7128

HIMA Z7128

高频长尾故障排查 (FAQ)

Z7128 接入后系统报“开路”或“短路”故障如何排查？
首先使用万用表测量插头端子处的实际电流。若低于 3.6mA，系统会判定为开路，需检查现场仪表是否掉电或线路是否断开；若高于 21mA，系统会判定为短路，需检查信号线是否破损接地。若实际电流正常但依然报错，可能是插头内部的转换电阻老化或损坏，建议更换备件。

Z7128 与同系列的 Z7127 有什么区别？可以互换吗？
两者均为 8 通道模拟量输入前端组件，但内部电路设计不同。Z7128 具备向外部两线制仪表供电的能力，而 Z7127 通常用于无源信号或四线制仪表的接入。在实际备件替换时，必须严格根据原系统的供电设计和组态进行选择，绝不能跨型号混用。

为什么更换新插头后读取到的数值偏差较大？
这通常是由于模拟量量程映射未重新校准引起的。Z7128 内部的 A/D 转换会将 4-20mA 线性转换为特定的数码值（如 745-3723）。更换新硬件后，需在 HIMA 组态软件中核对并更新通道的上下限标定参数，确保物理工程量显示正确。



商业采购说明

特别提醒： 本页面所展示的标价非实价。工业自动化备件受库存、停产状态及市场行情影响较大，最终价格需根据实际采购需求与市场行情适当议价出售，欢迎联系咨询获取准确报价。
