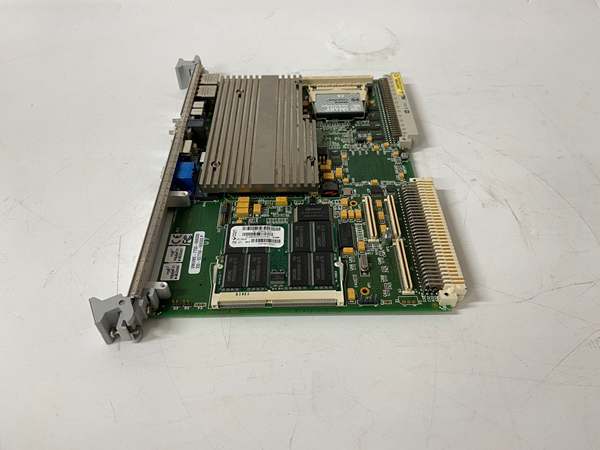

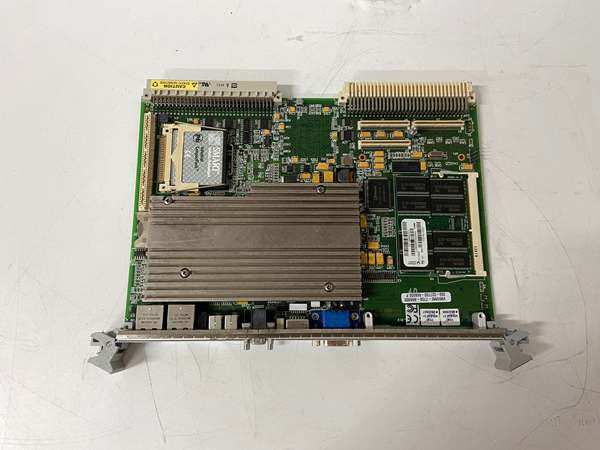

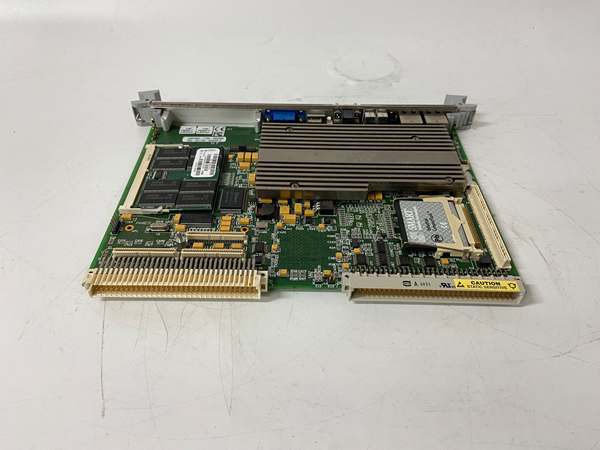

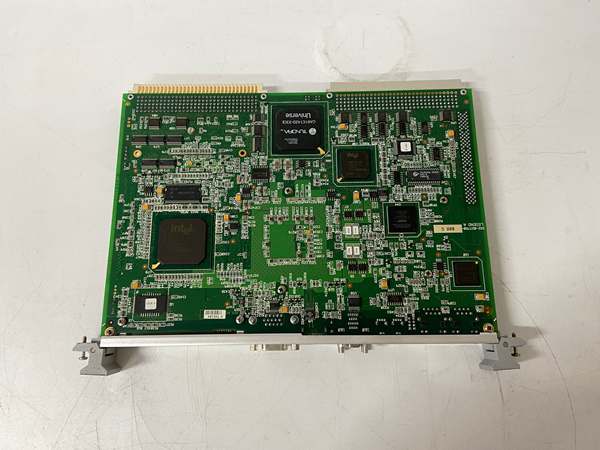

GE VMIVME-7750-740001 | 1.26GHz奔腾III VME单板计算机 – 详细参数与选型手册

  • 品牌制造商：GE (General Electric) / GE Fanuc (原 VMIC 系列)
  • 产品型号：VMIVME-7750-740001 (部件号 350-07750-740001)
  • 系统平台：VMEbus / VME64 标准总线系统
  • 硬件类型：6U VME 单板计算机 (SBC) / 系统控制器
  • 核心定位：VME 机箱的“x86独立大脑”，基于英特尔1.26GHz奔腾III架构的高性能嵌入式主控单元
  • 关键参数：1.26GHz 奔腾III处理器，512MB SDRAM，Intel 815E 芯片组，双百兆/千兆以太网
分类：

描述

系统架构定位与底层逻辑

GE VMIVME-7750-740001 是一款经典的基于 x86 架构的VME 总线单板计算机 (SBC)。在普渡模型中，它直接处于过程控制层的核心位置，既可以作为独立的 VME 机箱系统控制器（System Controller），也可以作为智能协处理器分担上位机的运算压力。

它的底层逻辑是“高性能 x86 生态与 VME 总线的高效桥接”。该板卡搭载了经典的英特尔奔腾III处理器（主频 1.26GHz），配合 Intel 815E 芯片组 和 Universe IIB 高性能 PCI-to-VME 桥接器，将 PCI 总线完美桥接到 VME 背板。这意味着它拥有极强的软件兼容性，能够无缝运行 Windows 2000/XP、Linux、VxWorks、QNX 等主流操作系统。对于大量基于 PC 开发的工业控制软件，无需进行复杂的移植即可直接在该板卡上运行，极大地降低了老旧 VME 系统的维护和二次开发门槛。



核心技术规格（硬核数据字典）

  • 核心处理器：英特尔奔腾III (Intel Pentium III) 处理器 (1.26 GHz)
  • 芯片组：Intel 815E 芯片组 (133 MHz 前端总线)
  • 板载内存：最高支持 512MB PC133 SDRAM (单个 SODIMM 插槽)
  • 显示接口：内置 AGP SVGA 控制器，带 4MB 显示缓存 (最高 1600×1200 分辨率)
  • 通信接口：双路 10/100/1000 以太网 (RJ45)，2x RS-232 串口
  • 存储接口：板载 64MB 固态电子盘 (Flash)，支持 IDE 接口
  • 人机接口：板载 PS/2 键盘与鼠标接口，前置 USB 1.1 接口
  • 扩展插槽：1-2 个 PMC (PCI Mezzanine Card) 扩展插槽
  • 物理架构：6U VME 单板计算机 (SBC)，无源散热设计
VMIVME-7750

VMIVME-7750

真实痛点解决与运行收益

无缝兼容传统 PC 软件，降低系统升级成本
在大量老旧的工业自动化与科研测试系统中，控制程序往往是基于早期的 Windows 平台开发的。VMIVME-7750-740001 凭借1.26GHz 奔腾III架构和 Intel 815E 芯片组，让工程师可以直接沿用熟悉的 PC 开发环境和现有的应用程序，无需花费巨资重新编写适配嵌入式实时系统的代码，完美解决了老旧 VME 系统“软件迁移难、维护成本高”的痛点。

提供强大的 PMC 扩展与双网口，简化系统集成
该模块板载了双以太网口和 1-2 个 PMC 扩展插槽。这让工程师在不增加额外转换模块的情况下，就能轻松实现管理网与设备网的物理隔离，提升系统安全性。同时，通过 PMC 插槽可以灵活扩展运动控制卡、高速数字 I/O 卡或特殊通信接口卡，极大提升了单槽位 VME 板卡的定制化能力。



高工现场笔记（E-E-A-T 独家经验）

现场排雷笔记：在实际维护 VMIVME-7750-740001 时，最大的坑在于系统控制器角色的冲突。由于它具备“透明 PCI 到 VME 桥”，在插入多 CPU 的 VME 机箱时，务必通过板卡上的跳线或 BIOS 设置明确指定哪块板卡担任“系统控制器（System Controller）”。如果机箱内存在两个抢占仲裁权的控制器，会导致整个 VME 总线瘫痪。另外，由于奔腾III处理器发热量相对较大，而该板卡采用的是无源散热设计，现场务必确保 VME 机箱的散热风扇运转正常，否则在高温环境下极易触发 CPU 降频甚至过热保护死机。



典型工业应用场景

传统工业自动化产线控制
在早期的汽车制造或包装产线中，VMIVME-7750-740001 作为核心控制器，运行基于 Windows 的上位机监控软件。它通过 VME 背板采集各类传感器数据，并通过板载双以太网口与底层的 PLC 或变频器进行指令交互，保障产线的稳定运转。

科研与航空航天测试台架
在高校实验室或航空研究所的老旧测试台架中，该模块负责运行专用的数据采集与处理程序。其强大的 x86 兼容性使得科研人员可以直接使用 Matlab 或 LabVIEW 等工具进行算法验证，而无需担心底层硬件的驱动适配问题。

VMIVME-7750

VMIVME-7750

高频长尾故障排查 (FAQ)

Q: VMIVME-7750-740001 上电后无法引导操作系统，屏幕无显示，如何排查？
A: 首先检查前面板的 PS/2 键盘接口是否连接正常，尝试进入 BIOS 查看硬件自检信息。如果无法进入 BIOS，大概率是板载的 CMOS 电池没电导致 BIOS 设置丢失，尝试更换电池并重置 BIOS 默认设置。其次，检查 VME 背板的供电是否稳定，以及 CPU 散热器是否安装牢固。

Q: 这款板卡目前还能买到全新的吗？有什么替代或升级方案？
A: 由于基于奔腾III架构的系统已属于停产多年的淘汰产品，市场上早已没有全新原装货。如果是系统扩容或维修，只能寻找可靠的工业备件供应商采购二手或翻新备件。如果进行系统整体升级，可以考虑 Abaco Systems 推出的基于英特尔酷睿 i 系列或 NXP QorIQ 处理器的新一代 VME 单板计算机，它们在保持 x86 或高算力兼容性的同时，提供了更强的性能。

Q: VMIVME-7750-740001 的完整部件号（如 -740001 等后缀）代表什么？
A: 在 GE/VMIC 的产品命名规则中，后缀通常代表具体的配置代码，如 CPU 主频、板载内存大小、工作温度等级或特定的固件版本。在采购备件进行替换时，建议尽量匹配完整的后缀型号，或者至少确认内存容量和 CPU 频率满足现有应用程序的最低运行需求。

特别提醒： 本页面所展示的标价非实价。工业自动化备件受库存、停产状态及市场行情影响较大，最终价格需根据实际采购需求与市场行情适当议价出售，欢迎联系咨询获取准确报价。
