GE IS200WREAS1ACB | Mark V 燃机系统模拟I/O端子板 (TCQA) 现货

描述

三、产品深度介绍

作为GE Speedtronic Mark V 燃气轮机控制系统的核心信号处理组件，GE IS200WREAS1ACB 是一款专用的 模拟 I/O 端子板。在系统中，它通常被归类为 TCQA（模拟信号调理）板，主要作用是对安装在I/O核心（R1, R2, R3）上的众多模拟信号进行精确的缩放、调理和转换。该模块具备极强的信号兼容性，能够处理包括LVDT（线性可变差动变压器）输入、伺服阀输出、热电偶输入、4-20mA电流信号、振动输入、脉冲输入、继电器驱动器输出以及发电机和线路信号等多种关键数据。IS200WREAS1ACB通过多个专用连接器与现场设备和控制系统交互，确保控制核心能实时获取机组的运行状态。它是Mark V系统中连接物理传感器与数字控制逻辑的桥梁，直接决定了控制系统的测量精度和响应速度。

四、关键技术规格

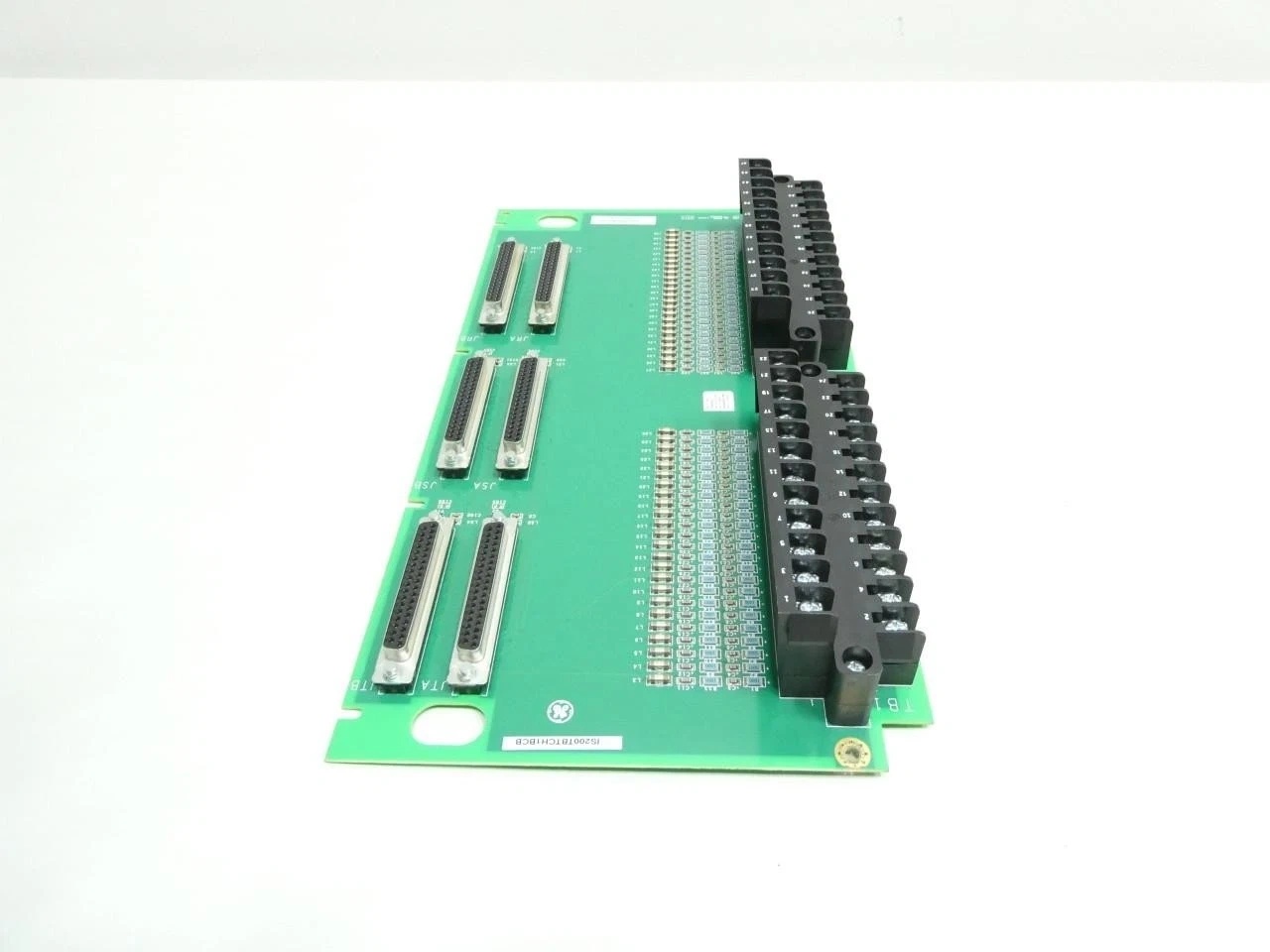

GE IS200TBTCH1B

五、质检 SOP 与 技术避坑指南

5步质检SOP（工程师视角）

1. 外观检查：检查电路板外观无物理损伤，重点检查连接器引脚无弯曲，板载元件无脱落或烧蚀。核对序列号。
2. 跳线核对：关键步骤。检查板卡上的硬件跳线（J1, J2, J5, J6等）设置。必须确保新板的跳线设置与旧板完全一致，特别是电流输出范围（20mA或200mA）。
3. 连接检查：确认模块与背板及端子板的连接器（如JAR, JB, JF等）清洁无氧化，插接牢固。
4. 信号回路测试：
   • 输入测试：输入标准4-20mA或模拟热电偶信号，验证软件读取数值的准确性。
   • 输出测试：强制输出通道动作，测量端子排输出电流/电压，验证驱动能力。
5. 噪声抑制验证：
   • 模拟输入信号，观察信号波形是否平滑。
   • 验证高频噪声抑制功能是否有效。
6. 最终包装：测试通过后，将模块放入防静电袋密封，并贴上“QC Passed”标签，注明测试日期。

5大技术避坑指南

1. ❗ 跳线设置必须一致：该板卡依赖硬件跳线（如J1, J2选择mA输出电路，J5, J6配置电流范围）来定义工作模式。更换前必须拍照记录旧板跳线位置，并在新板上复原，否则会导致信号量程错误或输出异常。
2. ❗ 连接器对应关系：该板卡有多个专用连接器（如JAR用于热电偶，JB用于4-20mA，JF用于LVDT）。接线前必须查阅手册，确保信号接入正确的端子，否则会导致信号错误或设备损坏。
3. ❗ 区分Mark V与Mark VI：IS200WREAS1ACB 专用于 Mark V 系统，与 Mark VI 系统的板卡（如IS200EMIOH1A）在架构和软件上完全不兼容，切勿混用。
4. ❗ 核心冗余匹配：Mark V系统采用R1/R2/R3三重冗余。更换时需确认更换的是哪个核心的板卡，并确保三个核心的板卡版本和配置一致，防止“投票”逻辑出错。
5. ❗ 信号屏蔽接地：模拟量信号（特别是4-20mA和热电偶）极易受干扰。接线时必须确保屏蔽层在端子板侧单端良好接地，防止电磁干扰。

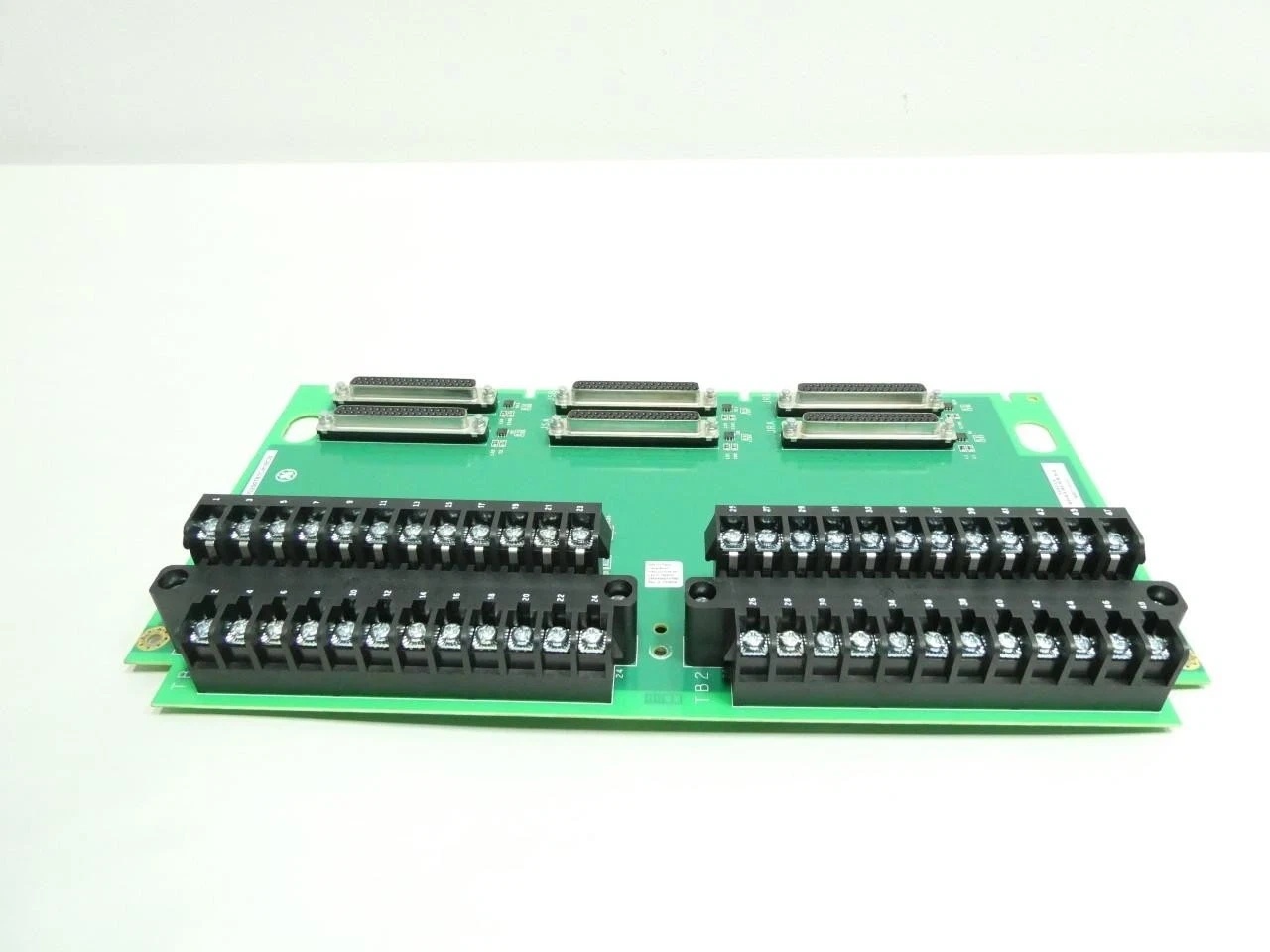

GE IS200TBTCH1B

六、固件/软件版本说明

• 软件支持：该硬件为无源/半有源端子板，由GE的Mark V系统软件（如Toolbox）进行监控。
• 兼容性：原生兼容Mark V控制器。
• 维护：主要关注硬件版本的物理兼容性和电气参数匹配，无需固件升级。
