产品概述

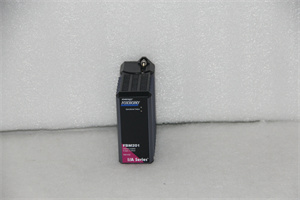

FOXBORO FBM201E是 FOXBORO 公司 I/A Series 分布式控制系统中一款高性能的数字量输入模块，在工业自动化领域承担着关键的数据采集任务。该模块专门用于将现场设备的开关状态、启停信号等离散数字量信号，精准采集并快速传输至控制系统，为自动化控制决策提供可靠依据。FOXBORO FBM201E拥有 16 个独立数字量输入通道，可同时监测多个设备的运行状态，每个通道均配备光电隔离技术，能够有效抵御工业现场复杂的电磁干扰、电压浪涌等问题，确保数据采集的准确性和稳定性。作为工业自动化系统的底层信号采集核心组件，FOXBORO FBM201E广泛应用于石油化工、电力、冶金、制药等行业，助力企业实现生产过程的精准监测与高效控制，提升整体生产效率与安全性。
技术规格
|
参数名称
|
参数值
|
|
产品型号
|
FBM201E
|
|
制造商
|
FOXBORO
|
|
产品类型
|
数字量输入模块
|
|
所属系列
|
I/A Series
|
|
通道数量
|
16 个
|
|
输入信号类型
|
干触点、NPN/PNP 晶体管输出信号
|
|
输入电压范围
|
24VDC±10%
|
|
隔离方式
|
通道间光电隔离，隔离电压≥1500V DC
|
|
响应时间
|
≤5ms
|
|
工作温度
|
-40°C 至 75°C
|
|
存储温度
|
-40°C 至 85°C
|
|
相对湿度
|
5% 至 95%（无冷凝）
|
|
防护等级
|
IP20
|
|
电源要求
|
24VDC
|
|
功耗
|
≤10W
|
|
尺寸（长 × 宽 × 高）
|
约 150mm×100mm×50mm
|
|
重量
|
约 0.5kg
|
FOXBORO FBM201E
主要特点和优势
高可靠性设计
FOXBORO FBM201E采用先进的光电隔离技术，将各输入通道与系统其他部分进行电气隔离，有效隔绝外界干扰，即使处于强电磁干扰的工业环境，如大型电机频繁启停的车间、高压变电站附近，也能稳定可靠地采集数据，保证系统运行的稳定性。此外，模块具备冗余设计能力，支持双冗余配置，当一个模块出现故障时，冗余模块无缝切换，大幅降低因模块故障导致的生产中断风险。
快速响应与精准传输
该模块响应时间极短，≤5ms 的快速响应速度使其能够迅速捕捉现场设备状态变化。在自动化生产线、高速运转设备控制等对实时性要求极高的场景中，设备的启停信号、传感器的触发信号等能够被及时采集并快速传输至控制系统，使控制系统迅速做出反应，实现精准控制，有效提升生产效率和产品质量。
灵活配置与广泛兼容
支持干触点、NPN/PNP 晶体管输出等多种输入信号类型，可与不同品牌、不同类型的现场设备无缝连接，兼容性强。用户还能根据实际应用需求，通过软件对模块的输入参数进行灵活配置，如设置输入信号的有效电平、滤波时间等，满足多样化的工业控制场景需求，增强模块的通用性和适用性。
智能诊断与便捷维护
FBM201E内置全面的自诊断功能，实时监测自身工作状态和输入通道健康状况。模块上的 LED 指示灯直观显示每个通道的输入状态和故障信息，一旦检测到通道短路、断路、信号丢失等异常情况，立即通过系统报警通知操作人员，并提供详细故障代码，方便技术人员快速定位和排除故障，显著减少维护时间和成本，保障工业生产连续性。
FOXBORO FBM201E
应用领域
石油化工行业
在石油炼制、化工生产过程中，FOXBORO FBM201E可用于监测各类阀门的开闭状态、泵的启停信号、安全联锁装置的触发状态等。通过实时采集这些数字量信号并传输至 DCS 系统，操作人员能及时掌握生产现场设备运行情况，确保生产过程安全稳定，避免因设备异常引发安全事故，同时优化生产流程，提高生产效率和产品收率。
电力行业
在发电厂、变电站等电力设施中，该模块可对断路器、隔离开关的分合状态、继电保护装置的动作信号、电机的运行状态等进行实时监测。将采集到的数据及时反馈给电力监控系统，帮助运维人员实时掌握电力设备运行状态，实现对电力系统的远程监控和自动化管理，保障电力供应的可靠性和稳定性，减少停电事故发生。
冶金行业
在钢铁冶炼、有色金属加工等冶金生产环节，FBM201E可用于监测高炉、转炉、轧机等大型设备的运行状态信号，如设备的启动 / 停止信号、限位开关状态、冷却水系统阀门状态等。通过准确采集这些信号，为生产调度和设备控制提供实时数据支持，确保冶金生产过程的连续性和高效性，提高产品质量和产量，降低生产成本。
制药行业
在药品生产过程中，FOXBORO FBM201E可用于监测洁净室的门开关状态、空调系统的风机启停信号、制药设备的运行状态等，确保生产环境符合 GMP 要求。同时，通过对设备状态信号的实时采集和监控，实现对药品生产过程的自动化管理，保障药品质量和生产安全，避免因人为因素或设备故障导致的药品质量问题。
相关产品
FOXBORO FBM211
同为 I/A Series 系列数字量输出模块，与FBM201E功能互补。FBM211主要负责将控制系统的数字信号转换为物理动作，驱动电磁阀、接触器等执行机构，而FBM201E专注于数字量信号采集，两者配合使用可实现完整的数字量输入输出控制功能，广泛应用于工业自动化控制系统。
FOXBORO FBM202
模拟量输入模块，主要用于采集温度、压力、流量等模拟量信号，与FBM201E处理数字量信号不同。在工业自动化系统中，常需同时处理模拟量与数字量信号，FBM202与FBM201E搭配使用，可满足复杂工业控制场景下的多样化信号采集需求。
FOXBORO FBM233
以太网通信模块，可实现FBM201E与其他设备或系统之间的数据通信。通过以太网，FBM201E采集的数据能够快速传输至远程监控中心或其他控制系统，支持远程配置和诊断，拓展系统的通信能力和应用范围。
FOXBORO FCP280
控制处理器，作为 I/A Series 系统的核心，负责接收FBM201E采集的数据，并进行运算、分析和控制决策。FBM201E将现场设备的数字量信号传输给 FCP280，FCP280 根据预设程序对数据进行处理后，再通过其他模块发出控制指令，实现对工业生产过程的自动化控制，二者在系统中紧密协作。
FOXBORO FBM247
智能 HART 输入 / 输出模块，支持 HART 通信协议，可与具有 HART 功能的现场设备进行通信。在一些需要对智能仪表进行精确控制和数据采集的场景中，FBM247可与FBM201E协同工作，丰富系统的功能和应用场景。
安装与维护
安装前准备：在安装FOXBORO FBM201E之前，需确保安装环境符合要求。环境温度应保持在 – 40°C 至 75°C 之间，相对湿度在 5% 至 95%（无冷凝），且安装位置应远离强电磁干扰源。仔细检查模块外观是否有损坏，配件是否齐全。根据实际应用需求，准备好适配的接线端子和线缆，并确保线缆规格符合模块要求。严格按照产品安装手册，将FBM201E正确安装在 DIN 导轨上，确保安装牢固，接线正确无误，同时做好接地处理，增强模块抗干扰能力。
维护建议：定期对FOXBORO FBM201E进行检查，通过模块上的 LED 指示灯判断其工作状态是否正常。每月对模块进行一次清洁，去除表面灰尘，防止积尘影响散热和电气性能。每季度检查一次接线端子，确保连接牢固，无松动、氧化现象，保证信号传输稳定。建议每年对模块进行一次全面性能测试，包括输入信号检测、隔离性能测试、响应时间测试等，及时发现并解决潜在问题。若模块出现故障，应及时更换备用模块，并将故障模块送回专业维修机构检修，避免影响整个自动化系统的正常运行。同时，定期备份模块的配置数据，以防数据丢失导致系统重新配置的繁琐工作。
产品保障
FOXBORO 公司对FOXBORO FBM201E提供全面且可靠的产品保障服务。产品自出厂之日起，提供 12 个月的质量保证期，在质保期内，若因产品质量问题出现故障，FOXBORO 将免费为用户提供维修或更换服务。公司配备专业的技术支持团队，通过远程协助、现场服务等方式，为用户提供 7×24 小时的技术咨询与故障排除服务，确保用户在使用过程中遇到的问题能够得到及时解决。此外，FOXBORO 持续关注行业技术发展动态和用户反馈，不断对产品进行研发和升级，适时推出模块的优化方案和软件更新，以提高产品的性能和可靠性，让FOXBORO FBM201E始终能在工业自动化系统中保持高效、稳定的运行状态，为用户的生产运营保驾护航。
