描述

快速选型摘要

品牌制造商：EMERSON（艾默生）
产品型号：A6824（典型订货号：9199-00090）
系统平台：AMS 6500 / CSI 6500 机械健康监测系统
硬件类型：ModBus 和机架接口模块（数据网关/通信卡）
核心定位：作为 TSI 系统的“数据枢纽”，负责采集底层监测器参数，并通过工业以太网或串口无缝集成至 DCS/PlantWeb。
关键参数：支持 Modbus TCP/IP 及 RTU 协议；3U尺寸、单插槽设计；提供 6 条 RS485 总线；最大功耗 5W。

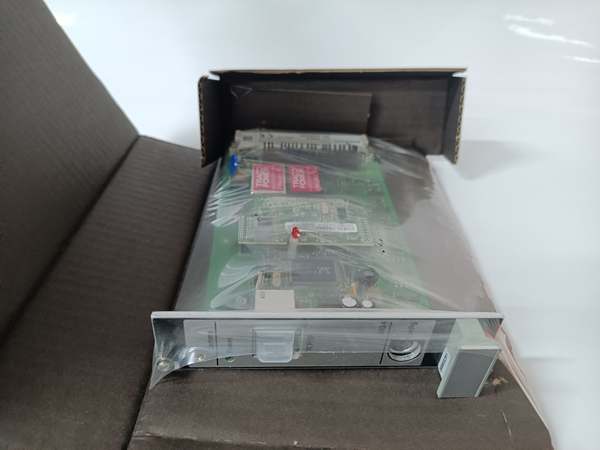

Emerson A6824

系统架构定位与底层逻辑

在 AMS 6500 机械保护架构中，A6824 处于核心网络通信层。它不直接连接现场传感器，而是通过背板总线从同一机架上的所有 AMS 6500 保护监视器（如轴振卡、位移卡等）中读取实时参数。

该模块的底层逻辑是协议转换与数据路由。它将底层专有总线数据打包成标准的 Modbus TCP/IP 或以太网数据包，输出给上层控制系统。同时，它还能为保护架上的本地图形显示器提供动力和仪表信息读取功能。

其底层架构设计充分考虑了高可用性。A6824 可配置 Modbus TCP/IP 或 RTU，甚至同时使用冗余路径。这种网关级的数据分发能力，使得操作员能在控制室获得实时的机器健康参数，并让维护人员利用 AMS 软件进行早期故障诊断。

核心技术规格（硬核数据字典）

通道配置：1个插槽，提供 6 条 RS485 主总线（每条线最多服务 8 台显示器）
通信协议：原生支持 Modbus TCP/IP（RJ45, 10BaseT）与 Modbus RTU（串行）
串行速率：Modbus RTU 默认 19.2 kbaud，8 数据位，偶校验，1 停止位
网络配置：默认 IP 192.168.255.1，子网掩码 255.255.255.0
物理尺寸：A6824 为 6TE 宽（用于 IMR6000 系列机架），无冗余选项
功耗与供电：最大功耗仅 5W，具备电源故障自动重启控制器功能
环境耐受：工作温度 0°C 至 65°C，存储温度 -40°C 至 85°C
合规标准：符合 API 670 标准，支持受密码保护的 4 级用户登录权限
自检诊断：内置监控硬件、电源输入及硬件温度自检功能

真实痛点解决与运行收益

打破信息孤岛，实现预测性维护
在传统工厂中，TSI 系统往往独立于 DCS 运行，导致工艺人员看不到振动数据。A6824 凭借强大的 Modbus 集成能力，将机器健康状态无缝推送到 Ovation 或 DeltaV 等过程控制系统中。这让操作员能在控制室直观看到机组的“健康状况”，大幅提升了跨系统的协同效率。

极致的空间优化与灵活组网
对于老旧机柜改造，空间寸土寸金。A6824 采用 3U 高度、单插槽设计，相比传统 6U 通信卡节省了一半以上的机柜空间。同时，支持 TCP/IP 与 RTU 双协议并行或冗余路径配置，完美适配不同年代、不同品牌的 PLC 和上位机接入需求。

高工现场笔记（E-E-A-T 独家经验）

现场排雷笔记：在现场调试 A6824 时，最容易踩坑的是底层 RS485 总线的布线。这 6 条 RS485 主线通常手拉手串联多个就地显示器或传感器，务必严格遵循单点接地原则，严禁多点接地形成地环路，否则极易引入共模干扰导致通信频繁掉线。另外，很多新手在配置 Modbus TCP 时，容易忽略子网掩码必须设为 255.255.255.0 这一默认限制，导致跨网段 ping 不通。若遇到通信中断，先用笔记本直连模块 RJ45 口测试，排除外部交换机 VLAN 隔离或防火墙拦截的问题。

典型工业应用场景

大型透平机械综合控制室
在炼油厂或发电厂的集控室中，A6824 将汽轮机、压缩机等数十台设备的轴振、瓦温、胀差等海量数据汇总，通过以太网推送给中控 DCS。操作员无需跑到现场机柜看表，即可在屏幕上全面掌握所有旋转设备的实时健康趋势。

远程设备状态监测中心
在大型化工园区，维护团队通常设有专门的诊断办公室。A6824 提供的标准 Modbus 数据流可直接被第三方资产管理软件抓取，帮助专家进行远程 FFT 频谱分析和启动/停机轨迹回放，实现精准的预测性维护。

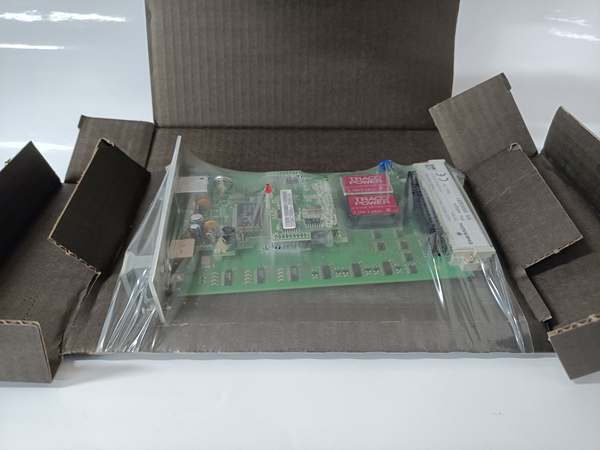

Emerson A6824

高频长尾故障排查 (FAQ)

A6824 面板绿色 LED 不亮且无通信怎么排查？
绿灯代表电源正常。若不亮，首先使用万用表测量模块背板供电端子，确认是否有稳定的直流输入。其次，检查该模块是否触发了电源故障自动重启机制（断电后上电观察是否重启）。如果供电正常但仍无响应，需检查背板插槽针脚是否存在氧化或接触不良。

A6824 与 A6824R 有什么区别？可以互换吗？
两者核心功能一致，但物理尺寸和冗余能力不同。A6824 宽度为 6TE，不支持硬件冗余；而 A6824R 宽度更窄（4TE），专为 IMR6500 系列机架设计，且支持可选的冗余功能。互换前必须确认目标机架的槽位宽度限制及是否需要冗余配置。

Modbus RTU 通信丢包严重如何处理？
RTU 丢包多为物理层问题。首先检查波特率（默认 19.2k）、数据位、校验位是否与上位机完全一致。其次，检查 RS485 总线末端是否按规定接入了终端匹配电阻（通常为 120Ω）。最后，排查总线拓扑是否为标准的“手拉手”菊花链结构，星型分支过长是导致反射和丢包的常见元凶。

商业采购说明

特别提醒： 本页面所展示的标价非实价。工业自动化备件受库存、停产状态及市场行情影响较大，最终价格需根据实际采购需求与市场行情适当议价出售，欢迎联系咨询获取准确报价。
