快速选型摘要

品牌制造商：EMERSON（艾默生 / EPRO）
产品型号：A6220（典型订货号：9199-00009）
系统平台：AMS 6500 / CSI 6500 机械健康监测系统
硬件类型：双通道轴偏心监测器（Shaft Eccentricity Monitor）
核心定位：用于监测大型旋转机械在停机或低速盘车状态下的转子弯曲度，防止机组带病高速启动。
关键参数：双通道独立/组合模式；支持 LVDT 位移传感器；3U尺寸热插拔设计；符合 API 670 标准。

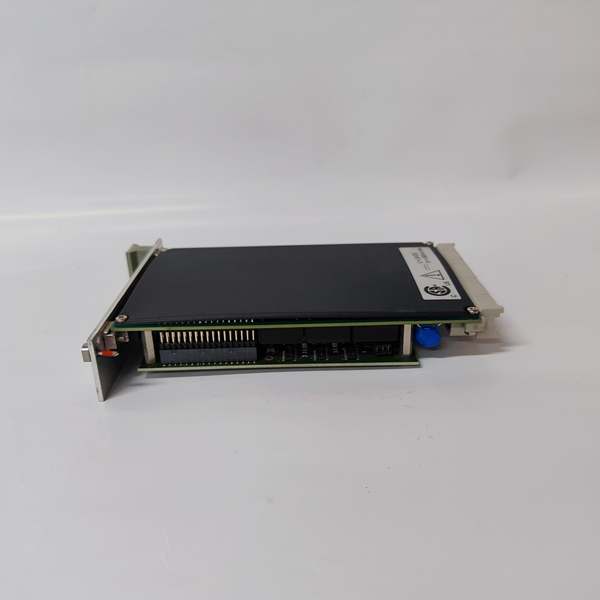

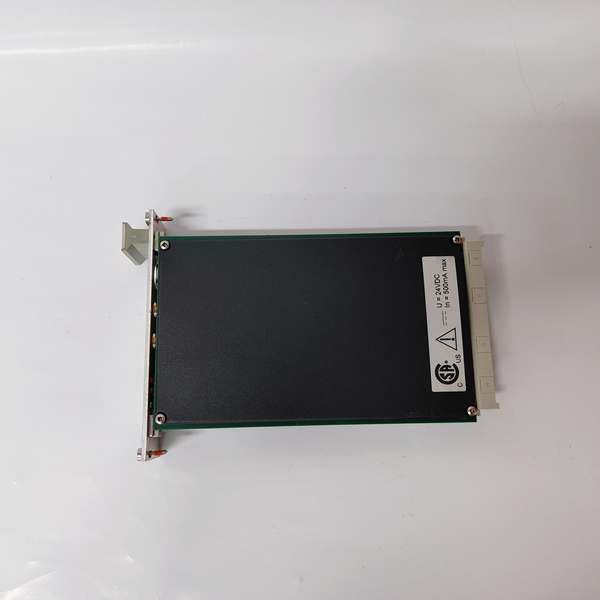

Emerson A6220

系统架构定位与底层逻辑

在 TSI（汽轮机监视仪表）及机械保护架构中，A6220 处于核心的安全联锁保护层。它接收来自安装在轴承箱上的接触式或非接触式位移传感器信号，专门捕捉转子在静止或极低转速（如盘车状态下）的静态弯曲变形量。

该模块的底层逻辑是基于慢速物理位移的精准捕获。大型透平停机后若上下缸温差过大，转子会发生热弯曲。A6220 实时比对偏心度与预设的安全阈值，一旦超标，将直接闭锁启动回路或触发报警，从根源上避免转子在高速运转时因剧烈摩擦而“抱死”或断轴。

其底层架构依托于 AMS 6500 的高速背板总线，支持带电热插拔功能。这意味着在机组运行期间，若卡件发生内部故障，维护人员可直接拔出更换而无需停机，极大提升了关键机组的安全性和可用性。

核心技术规格（硬核数据字典）

通道配置：2个独立通道，支持 X-Y 矢量合成或 Smax 最大值输出
传感器输入：兼容涡流、差分输入及 LVDT（线性可变差动变压器）传感器
测量对象：转子偏心率、热膨胀位移、阀位开度等慢速/静态物理量
模拟量输出：每通道独立 0/4-20mA 及 0-10V 输出，支持前后缓冲原始波形输出
报警逻辑：支持 Alert/Danger 两级报警，具备 0-36秒延时滤波及旁路功能
自检诊断：实时监控电源、温度、传感器开路/短路及电缆完整性
物理尺寸：3U 高度，单插槽设计，节省 50% 机柜空间
合规标准：完全符合 API 670 第5版机械振动与位置保护要求
配置接口：前面板 Mini-DIN 接口，支持受密码保护的本地组态

真实痛点解决与运行收益

杜绝转子热弯曲引发的灾难性毁机事故
对于大型蒸汽或燃气轮机，启动前的盘车偏心度检查是强制性的安全规范。A6220 能够精准捕捉微米级的转子弯曲变化。通过将其接入 ETS（紧急跳闸系统），它能有效拦截在转子严重弯曲状态下强行冲转的危险操作，避免动静部件剧烈摩擦导致的叶片断裂或大轴永久性弯曲。

灵活适配多种位移监测需求
除了常规的轴偏心监测，该模块还能配合 LVDT 传感器用于汽缸膨胀或阀门位置的精确测量。这种多功能性使得企业在进行 TSI 系统升级改造时，可以使用统一的硬件平台替代过去种类繁杂的老式仪表，大幅降低了备品备件的库存压力和运维复杂度。

高工现场笔记（E-E-A-T 独家经验）

现场排雷笔记：在现场调试 A6220 时，务必注意它测量的工况与其他振动卡件完全不同。A6220 主要工作在零速或极低速（盘车）状态，此时没有油膜支撑，传感器的安装间隙（Gap）校准极其关键。很多新手习惯用高频振动的标准去调它，导致读数偏差极大。另外，如果现场配套使用的是 LVDT 传感器，必须严格区分初级和次级线圈的接线相序，接反了会导致内部交流激励信号相位错乱，模块会直接报 Sensor Fault。接线时，屏蔽层务必在模块侧单点接地，防止低频干扰叠加在微小的直流位移信号上。

典型工业应用场景

大型火力发电厂汽轮机 TSI 系统
在百万千瓦级超超临界机组中，A6220 负责监测主轴在盘车阶段的偏心率。当检测到转子因热应力产生过大弯曲时，模块立即发出 Danger 信号并闭锁汽轮机冲转指令，保障机组在绝对安全的形态下启动并网。

重型燃气轮机与压缩机防摩擦监控
在长输管线压气站或联合循环电厂，燃机启停频繁且热惯性大。A6220 实时追踪气缸的热膨胀状态及转子的偏心度，结合阀门位置反馈，为防喘振控制系统提供可靠的热力学边界条件，防止因热变形导致的密封失效或轴承过载。

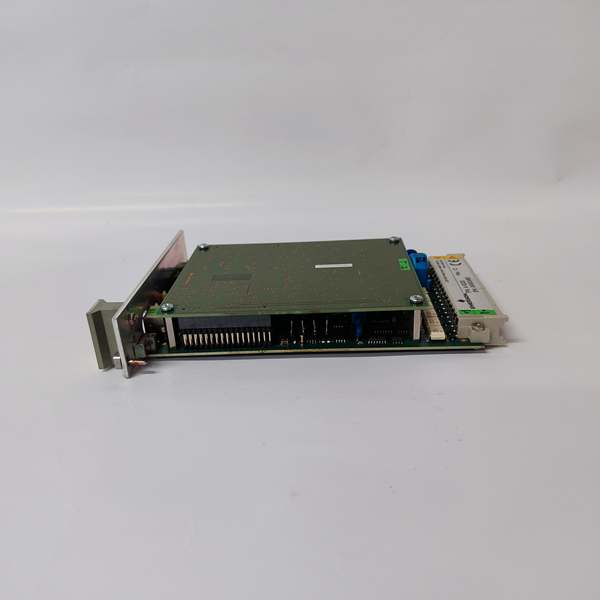

Emerson A6220

高频长尾故障排查 (FAQ)

A6220 面板 Sensor 红灯常亮如何排查？
Sensor 红灯通常指示传感器回路异常。首先使用万用表测量传感器输入端的直流偏置电压或交流激励电压是否正常。其次检查电缆是否存在断线或短路。最后确认模块配置软件中的传感器类型设置是否与实际安装的型号匹配。

A6220 读数出现周期性波动怎么解决？
如果在盘车状态下读数随转速呈现规律性波动，大概率是传感器安装支架松动或铁芯导向管存在轻微弯曲。建议停机后重新校验传感器的机械对中情况，并紧固所有安装螺栓，确保铁芯在管内滑动顺畅无卡涩。

A6220 与老款四通道 6U 卡件能直接互换吗？
不能直接互换。虽然都遵循 API 670 标准，但 A6220 采用 3U 单插槽设计，其背板连接器引脚定义与老款 6U 卡完全不同。替换需要重新制作背板转接端子排，并使用 AMS Suite 软件重新进行组态和传感器校准。

商业采购说明

特别提醒： 本页面所展示的标价非实价。工业自动化备件受库存、停产状态及市场行情影响较大，最终价格需根据实际采购需求与市场行情适当议价出售，欢迎联系咨询获取准确报价。
