ABB 3BHE027632R0101 | AC 800M I/O 扩展接口模块（CI854）

描述

3BHE027632R0101：产品概述

ABB 3BHE027632R0101 是 AC 800M 自动化平台中的关键通信接口模块，对应产品系列中的 CI854 型号。该模块安装在 AC 800M 主机架或扩展机架中，作为 CPU 与分布式 I/O 系统、操作员站或其他控制设备之间的高速数据桥梁。其主要作用是将本地背板总线上的 I/O 数据通过工业以太网协议转发至远程站点，同时支持与 ABB 800xA 系统、第三方 HMI 或 SCADA 平台的数据交换。在大型工厂自动化架构中，CI854 使工程师能够灵活构建星型、环型或冗余网络拓扑，显著提升系统可扩展性与布线经济性。

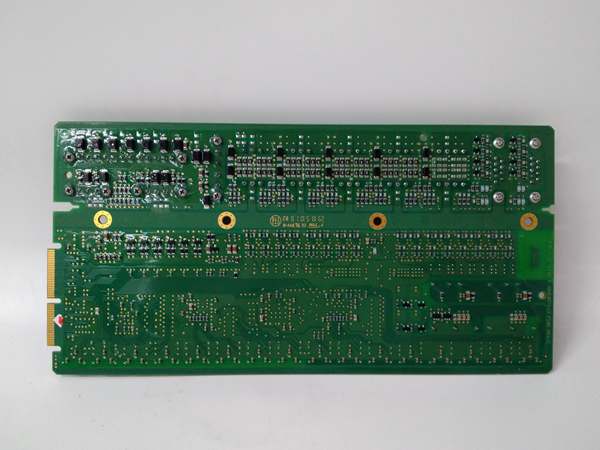

ABB 3BHE027632R0101

3BHE027632R0101：技术规格

• 产品型号: 3BHE027632R0101
• 制造商: ABB
• 产品类型: 以太网通信接口模块（CI854）
• 网络接口: 1× RJ45 10/100 Mbps 以太网端口（支持自动协商与全双工）
• 通信协议支持: ABB AC 800M 专有 I/O 协议、Modbus TCP、IEC 60870-5-104（需软件授权）
• 最大连接数: 支持最多 8 个远程 S800 I/O 站（具体数量取决于网络负载与扫描周期）
• 数据刷新周期: 可配置，典型值为 10–100 ms
• 电源供应: 由 AC 800M 机架背板提供（+5 VDC）
• 工作温度范围: 0°C 至 +60°C（无凝露）
• 防护等级: 适用于室内控制柜安装（IP20）
• 诊断功能: 支持链路状态、通信错误计数、模块运行状态 LED 指示
• 符合标准: IEEE 802.3 以太网标准，EMC 符合 EN 61000-6-2/6-4

核心特点与客户价值

灵活构建分布式 I/O 架构：通过 CI854 模块，用户可将 S800 远程 I/O 站部署在距离主控室数百米甚至上千米的现场区域（如泵房、变电站或生产线末端），大幅减少长距离模拟信号传输带来的干扰和成本。每个 CI854 可管理多个 I/O 站，配合光纤收发器还可实现电气隔离与抗电磁干扰，特别适合电力、水处理等强干扰环境。

多协议兼容简化系统集成：除了原生支持 ABB AC 800M 与 S800 I/O 的高效通信，该模块还内置 Modbus TCP 服务器功能，允许第三方设备（如智能电表、PLC 或能源管理系统）直接读取过程数据，无需额外网关。这种开放性显著降低与非 ABB 系统集成的复杂度，加快项目交付进度。

高可靠通信与便捷诊断：模块具备链路层错误检测与自动重连机制，在网络瞬时中断后可快速恢复通信。前面板设有清晰的 LINK/ACT 和 ERROR LED，结合 Control Builder M 软件中的在线诊断工具，工程师可实时查看通信流量、丢包率及连接状态，快速定位网络瓶颈或设备故障，缩短停机排查时间。

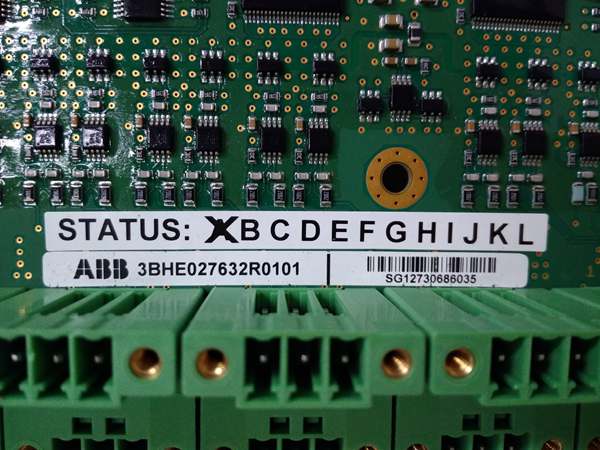

ABB 3BHE027632R0101

典型应用领域

3BHE027632R0101 常用于需要分布式 I/O 布局或跨系统数据共享的工业场景。在市政供水系统中，它连接中央控制室的 AC 800M 控制器与分布在管网各节点的远程 I/O 箱，实现对加压泵、阀门和水质仪表的集中监控；在区域供热站，该模块将锅炉房、换热站和循环泵组的数据汇总至 800xA 操作站；在矿山通风系统中，用于采集井下风机运行状态并通过以太网上传至地面调度中心。此外，在工厂能源管理系统（EMS）改造项目中，CI854 也常被用来开放关键能耗数据给第三方平台，支撑碳排分析与能效优化。
