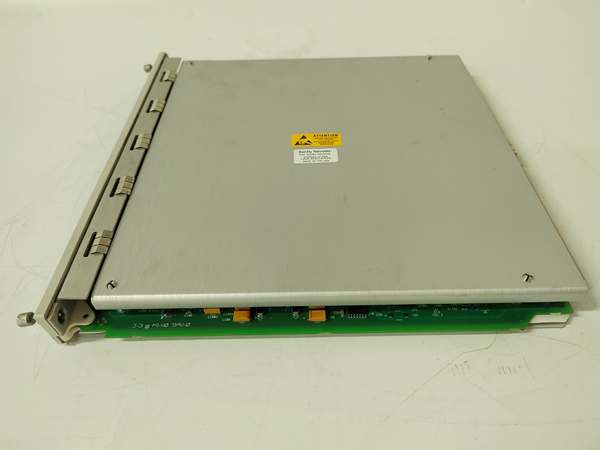

Bently Nevada 138607-01 | 3500/22 继电器接口模块配套端子底座

描述

3500/22-01-01-00：产品概述
该模块是 Bently Nevada 3500 机械保护系统中的继电器框架接口模块（Relay Interface Module, RIM），其作用并非执行逻辑或驱动负载，而是作为系统内部与外部现场接线之间的标准化电气桥梁。在典型配置中，3500/22 安装于 3500 框架的 I/O 槽位，背板侧通过高密度连接器接收来自继电器输出卡（如 3500/25）的干接点信号，正面则通过配套的可插拔端子排（138607-01）将这些信号引出至现场接线端子。

这种“模块–端子解耦”设计极大提升了工程实施与后期维护效率。当需要更换 3500/25 继电器卡时，技术人员只需将整个 3500/22 模块连同端子排一起拔出（或保留端子排不动），无需逐根拆卸现场电缆，避免接线错误和停机时间延长。同时，端子排顶部设有连续标识槽，便于插入标签条标注每路继电器功能（如“COMP_TRIP”、“PUMP_ALERT”），提升系统可追溯性。

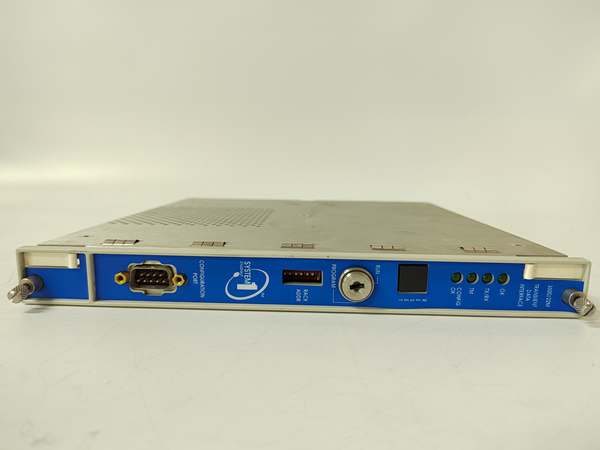

3500/22-01-01-00 138607-01

3500/22-01-01-00 与 138607-01：技术规格

• 主模块型号: 3500/22-01-01-00
• 配套端子型号: 138607-01
• 制造商: Bently Nevada（Emerson Automation Solutions）
• 产品类型: 继电器框架接口模块（RIM） + 可插拔端子排
• 适用输出模块: 3500/25（双通道继电器输出）、3500/34（四通道继电器输出）等
• 最大继电器通道支持: 8 路 SPDT 触点（取决于上游模块）
• 端子类型: 螺钉压接式可插拔端子排
• 导线兼容范围: 0.2 – 2.5 mm²（硬线或带针形端头软线）
• 额定电压/电流: 250 VAC / 2 A（与所连接继电器模块一致）
• 安装方式: 插入 3500 标准框架，端子排卡扣式固定于模块正面
• 工作温度范围: -30°C 至 +70°C
• 防护等级: IP20（适用于控制柜内）
• 认证: CE、UL/cUL、CSA、RoHS

核心特点与客户价值
3500/22 的核心价值在于其实现了现场接线与电子模块的物理分离，这是现代工业控制系统高可用性设计的重要体现。在大型项目中，一个 3500 框架可能管理数十台关键设备的保护输出，若每次模块更换都需重新接线，不仅耗时，还极易引入人为错误。而采用 3500/22 + 138607-01 方案后，维护人员可在几分钟内完成模块替换，且接线关系零改动。

此外，138607-01 端子排采用高绝缘阻燃材料（UL 94 V-0），每极独立隔离，防止短路。其标准化接口也简化了备件管理——同一端子排可用于不同类型的继电器输出模块，只要通道数匹配。对于 EPC 承包商而言，该设计支持“预接线测试”：在控制柜厂内即可完成端子排接线并通电验证，到现场后仅需整体插入框架，显著缩短调试周期。

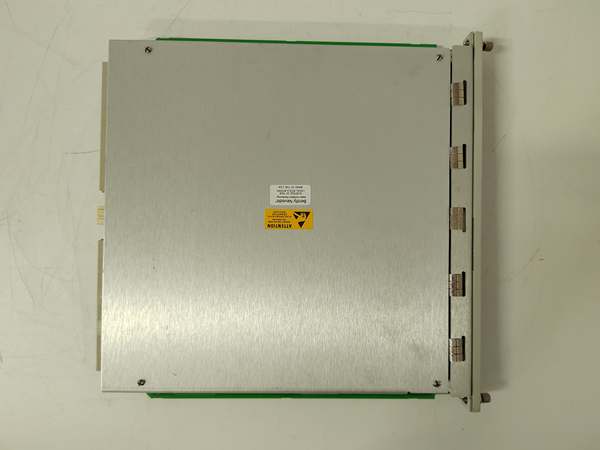

3500/22-01-01-00 138607-01

典型应用领域
在联合循环电厂的汽轮机保护系统中，3500/22 用于引出 3500/25 模块的跳闸信号至 DCS 的 SOE 卡件和现场电磁阀中间继电器。在 LNG 接收站的压缩机 ESD 回路中，它将 SIL2 级别的安全输出信号分配至多个执行单元（如切断阀、放空阀）。在炼油厂催化裂化装置，该接口模块集中管理多台泵的预警与停机信号，便于操作员在接线柜快速识别故障源。其模块化结构也广泛应用于船舶动力监控、大型风机群控等需要高维护效率的场景。
