UNS0122A-P：产品概述
ABB UNS0122A-P（订货号 3BHT300004R1）是 S800 分布式 I/O 系统中一款 16 通道数字量输入模块，在 AC 800M 或 System 800xA 架构中承担现场状态感知的前端角色。它用于可靠地读取来自限位开关、按钮、接近开关、继电器触点或 NPN 型传感器的开关信号，并将这些离散状态传递给控制器进行逻辑判断。该模块采用漏型（Sinking）输入设计，即公共端（Common）连接至 +24 VDC 电源，当外部设备导通时，输入通道被拉低至 0 V，模块识别为“1”（ON）状态。

作为 S800 I/O 家族成员，UNS0122A-P 必须安装在专用端子底座上（如 70AA01E-E 弹簧端子型）。每个通道均配备独立的光电隔离与滤波电路，有效抑制工业现场常见的电气噪声（如变频器干扰、继电器火花）。更重要的是，模块具备智能诊断能力：通过内部电流监测，可检测输入回路是否发生断线（如电缆断裂）或短路至地，并在 DiagBus 中上报具体通道故障，避免因“假 OFF”状态导致控制逻辑失效。此外，模块支持热插拔（需系统配置启用），可在系统运行期间安全更换，保障连续生产过程的可用性。

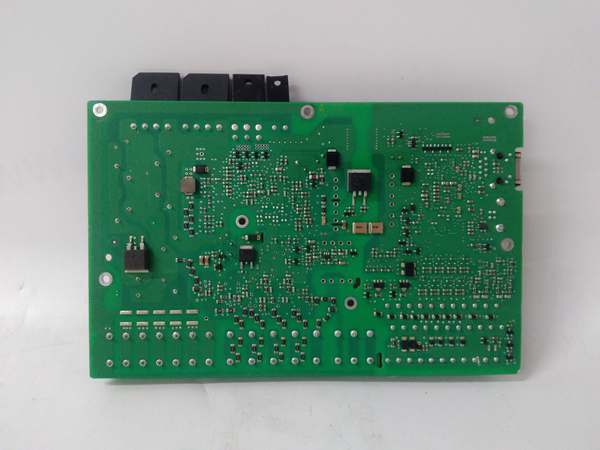

ABB UNS0122A-P

UNS0122A-P：技术规格

产品型号: UNS0122A-P（3BHT300004R1）
制造商: ABB
产品类型: 数字量输入模块（DI）
所属系列: S800 I/O（用于 AC 800M / System 800xA）
通道数量: 16 路独立输入
输入类型: 漏型（Sinking），NPN 兼容
额定输入电压: 24 VDC
ON 状态电压范围: 15–30 VDC
OFF 状态电压范围: <5 VDC
输入电流（典型）: ≈3 mA @ 24 VDC
响应时间: ≤1 ms（可软件配置滤波延时）
电气隔离: 通道 ↔ 通道 ↔ 背板逻辑侧，≥250 Vrms
诊断功能: 输入断线检测、短路至地检测、模块自检
指示灯: 16 个通道状态 LED（绿色） + 模块电源/故障 LED
安装要求: 需配合 S800 16 通道 DI 底座（如 70AA01E-E）
热插拔支持: 是
工作温度范围: 0°C 至 +60°C
认证: CE, UL, cUL, IEC 61131-2

核心特点与客户价值
UNS0122A-P 的设计聚焦于信号完整性与故障可见性。其漏型架构与工业主流 NPN 传感器生态天然匹配，简化了接线逻辑。在电机控制、安全门监控或输送带位置检测等场景中，这种配置能确保即使在长距离布线或强电磁干扰环境下，开关状态仍被准确捕获。

通道级诊断是其区别于基础 DI 模块的关键优势。例如，在安全联锁回路中，若急停按钮接线松脱，传统模块会持续报告“未按下”（OFF），而 UNS0122A-P 能识别此断线故障并触发报警，防止操作人员误判设备处于安全状态。这一特性对符合 IEC 61511 功能安全要求的系统尤为重要。

此外，16 个通道状态 LED 提供直观的现场调试视图，工程师可快速验证传感器动作是否被正确识别，大幅缩短 commissioning 时间。模块与 S800 全系列硬件兼容，支持远程 I/O 部署，适用于大型工厂的分散式架构。

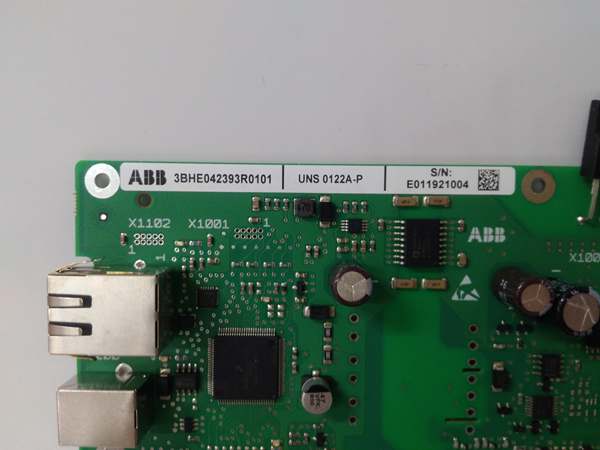

ABB UNS0122A-P

典型应用领域

电机状态反馈：采集接触器辅助触点，确认泵/风机运行状态；
安全防护系统：监测安全门限位开关、光幕输出、急停按钮状态；
物料搬运：读取输送带到位接近开关、料仓高/低料位信号；
包装机械：检测产品 presence、封口完成、剔除机构复位；
水处理厂：监控阀门开/关到位信号、格栅堵塞报警开关。
在这些应用中，UNS0122A-P 作为控制系统“感知神经末梢”，其可靠性直接决定了自动化逻辑的正确执行。

ABB UNS0122A-P | AC 800M 系统 S800 I/O 系列 16 通道数字量输入模块（漏型，24 VDC）
