PCD235C1013BHE057901R0101：产品概述
该模块是 ABB S900 分布式 I/O 系统中一款高性能、多功能的模拟量输入单元，专为需要高精度测量、灵活信号兼容性及 HART 通信支持的应用而设计。在自动化系统架构中，它部署于控制室或远程 I/O 站，将来自智能变送器、传感器或实验室设备的模拟信号转换为数字数据，并通过 S900 总线传输至 AC 800M 控制器。其突出特点在于每通道独立配置能力与原生 HART 支持——可在采集 4–20 mA 主信号的同时，透传叠加在其上的 HART 数字信息（如设备诊断、组态参数），实现对智能仪表的全生命周期管理。该模块隶属于 S900 系列，定位于高要求的研发、测试及高端过程控制场景。
该模块是 ABB S900 分布式 I/O 系统中一款高性能、多功能的模拟量输入单元，专为需要高精度测量、灵活信号兼容性及 HART 通信支持的应用而设计。在自动化系统架构中，它部署于控制室或远程 I/O 站，将来自智能变送器、传感器或实验室设备的模拟信号转换为数字数据，并通过 S900 总线传输至 AC 800M 控制器。其突出特点在于每通道独立配置能力与原生 HART 支持——可在采集 4–20 mA 主信号的同时，透传叠加在其上的 HART 数字信息（如设备诊断、组态参数），实现对智能仪表的全生命周期管理。该模块隶属于 S900 系列，定位于高要求的研发、测试及高端过程控制场景。

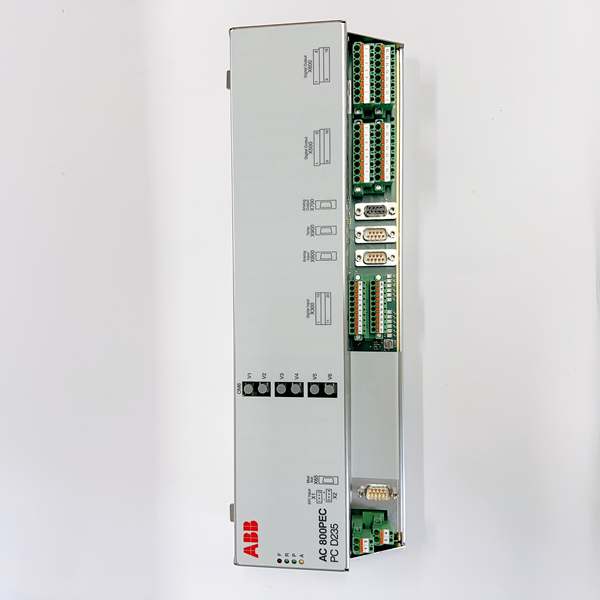

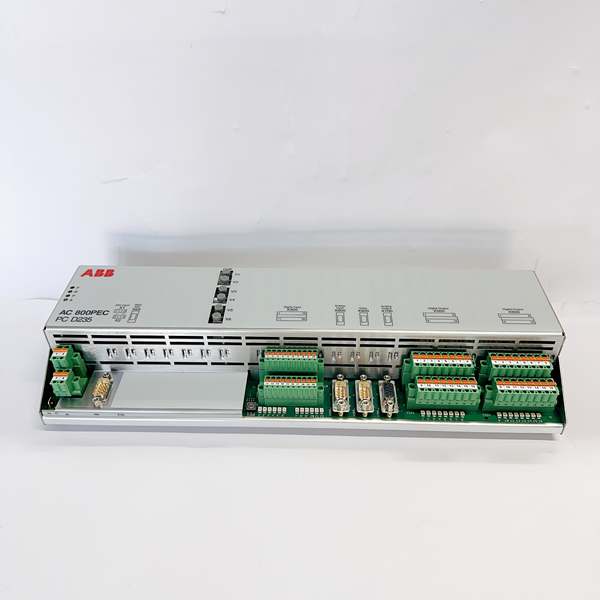

ABB PCD235C1013BHE057901R0101
PCD235C1013BHE057901R0101：技术规格
- 产品型号: PCD235C1013BHE057901R0101
- 制造商: ABB
- 产品类型: 模拟量输入模块（AI）
- 所属系列: S900 I/O
- 通道数量: 16 路独立输入
- 可配置输入信号类型（每通道软件设定）:
- 电压：±10 V、0–10 V、0–5 V
- 电流：0–20 mA、4–20 mA
- 分辨率: 18 位（等效约 262,144 计数）
- 精度: 典型 ±0.05% of full scale（25°C）
- HART 支持: 是，支持 HART 5/6/7 协议透传，可连接手持终端或资产管理软件（如 ABB Ability™ Asset Suite）
- 电气隔离: 通道 ↔ 通道 ↔ 背板，隔离电压 ≥250 Vrms
- 采样速率: 最高 1 kS/s（全通道同步扫描）
- 输入阻抗:
- 电压模式：>1 MΩ
- 电流模式：250 Ω（含 HART 耦合电路）
- 诊断功能: 超量程、开路检测（电流模式）、模块故障、HART 通信状态
- 安装方式: 安装于 S900 专用底座（如 70AA01A-E）并通过 CI871/CI872 总线耦合器接入 AC 800M
- 工作温度: 0°C 至 +60°C
核心特点与客户价值
该模块的核心价值在于其三重能力融合：高精度测量、多信号兼容与 HART 智能通信。18 位 ADC 提供远超常规 16 位模块的分辨率，使微小过程变化（如 0.1°C 温度漂移）可被可靠捕捉，适用于质量控制、能效分析等高敏感应用。每通道独立配置特性允许在同一模块上混合接入压力变送器（4–20 mA）、LVDT 位移传感器（±10 V）和电位计（0–5 V），无需外部信号调理器，降低系统复杂度与成本。
该模块的核心价值在于其三重能力融合：高精度测量、多信号兼容与 HART 智能通信。18 位 ADC 提供远超常规 16 位模块的分辨率，使微小过程变化（如 0.1°C 温度漂移）可被可靠捕捉，适用于质量控制、能效分析等高敏感应用。每通道独立配置特性允许在同一模块上混合接入压力变送器（4–20 mA）、LVDT 位移传感器（±10 V）和电位计（0–5 V），无需外部信号调理器，降低系统复杂度与成本。
更重要的是，原生 HART 支持使用户无需额外网关即可实现对智能仪表的在线诊断与远程组态。例如，在化工装置中，操作员可通过 DCS 直接读取 pH 变送器的传感器健康状态、校准历史或环境温度补偿参数，提前预警潜在故障，避免非计划停车。这种“模拟+数字”双通道能力，正是现代工业向预测性维护演进的关键基础设施。

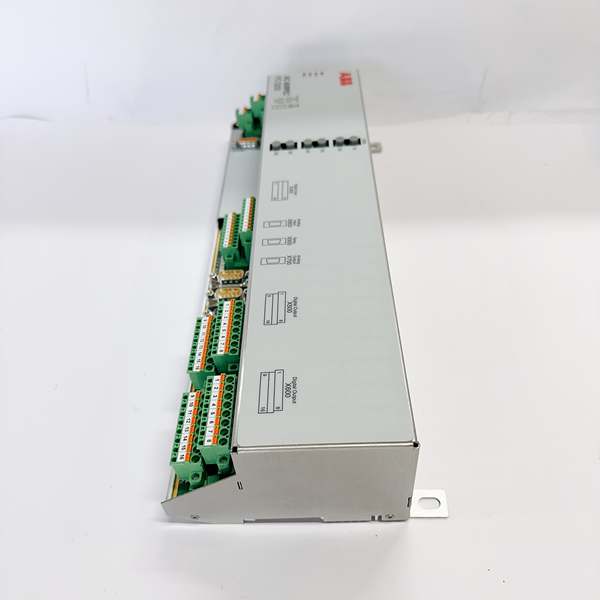

ABB PCD235C1013BHE057901R0101
典型应用领域
在制药行业 GMP 车间，该模块用于高精度采集反应釜温度、压力、pH 值，并通过 HART 获取传感器校准证书，满足审计追踪要求。在汽车发动机测试台，它同步记录 16 路缸压、油温、进气流量等高速动态信号，18 位分辨率确保燃烧效率计算准确。在天然气计量站，模块连接 HART 智能涡轮流量计和温度变送器，实现贸易结算级数据采集与远程仪表验证。其 S900 平台的高采样率与低噪声设计，特别适合实验室、研发测试及高端制造场景。
在制药行业 GMP 车间，该模块用于高精度采集反应釜温度、压力、pH 值，并通过 HART 获取传感器校准证书，满足审计追踪要求。在汽车发动机测试台，它同步记录 16 路缸压、油温、进气流量等高速动态信号，18 位分辨率确保燃烧效率计算准确。在天然气计量站，模块连接 HART 智能涡轮流量计和温度变送器，实现贸易结算级数据采集与远程仪表验证。其 S900 平台的高采样率与低噪声设计，特别适合实验室、研发测试及高端制造场景。
