GFD563A101：产品概述
ABB GFD563A101（订货号 3BHE046836R0101）是 S800 分布式 I/O 系统中一款高性能 8 通道热电偶输入模块，专为工业过程中的高可靠性温度监测而设计。它直接接入来自热电偶传感器的微伏级电压信号，通过内置信号调理电路、高分辨率模数转换器（ADC）和自动冷端补偿（Cold Junction Compensation, CJC）算法，将原始信号转换为精确的温度工程值（如 °C 或 °F），供 AC 800M 控制器用于闭环控制、安全联锁或数据记录。

该模块必须安装在 S800 专用热电偶底座上（如 70AA01H-E 弹簧端子型）。每个通道均可通过 Control Builder M 工程软件独立配置为以下热电偶类型之一：J、K、T、E、R、S、B、N，覆盖从低温（-200°C）到超高温（+1800°C）的广泛应用范围。模块内部集成高精度温度传感器（通常位于接线端子附近），实时测量冷端（接线点）温度，并据此对热电偶 EMF 信号进行动态补偿，消除因环境温度波动引起的测量误差。

GFD563A101 采用通道间电气隔离设计（≥250 Vrms），有效抑制现场常见的共模干扰（如变频器噪声、接地环路），确保在恶劣电磁环境中仍能稳定工作。同时，模块具备智能断线诊断功能：通过微小偏置电流检测热电偶回路是否开路，并在 DiagBus 中上报具体故障通道，避免因“假低温”信号导致控制失效。

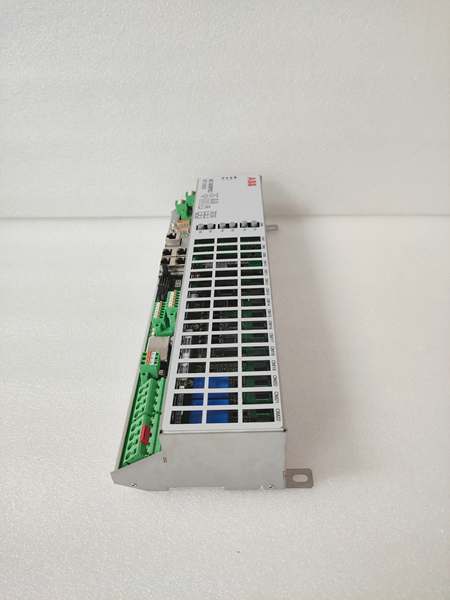

ABB GFD563A101 3BHE046836R0101

GFD563A101：技术规格

产品型号: GFD563A101
ABB 订货号: 3BHE046836R0101
制造商: ABB
产品类型: 热电偶模拟量输入模块（TC AI）
所属系列: S800 I/O（用于 AC 800M / System 800xA）
通道数量: 8 路独立输入
支持热电偶类型: J, K, T, E, R, S, B, N（IEC 60584 标准）
冷端补偿（CJC）: 内置高精度传感器，典型精度 ±0.5°C
温度范围示例:
- K 型：-200 至 +1372°C
- S 型：0 至 +1768°C
- T 型：-200 至 +400°C
分辨率: 16 位
典型精度: ±0.25% of full scale（含 CJC 误差）
采样时间: ≤500 ms/通道（可配置滤波）
电气隔离: 通道 ↔ 通道 ↔ 背板逻辑侧，≥250 Vrms
诊断功能: 热电偶断线检测、超量程报警、模块自检
指示灯: 模块状态 LED（PWR/ERR）——无通道级 LED
安装要求: 需配合 S800 8 通道 TC 底座（如 70AA01H-E）
热插拔支持: 是（需系统启用）
工作温度范围: 0°C 至 +60°C
认证: CE, UL, cUL, IEC 61131-2

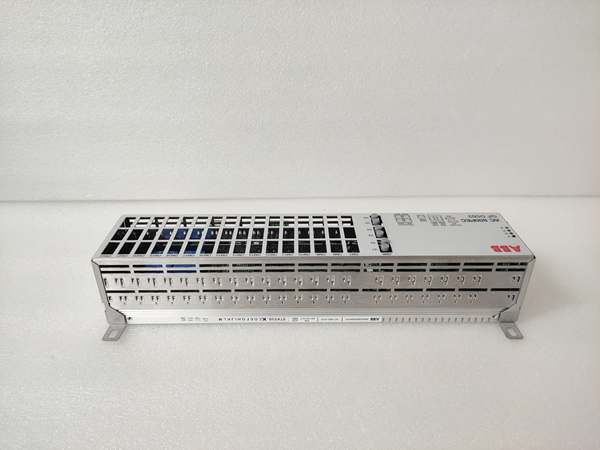

ABB GFD563A101 3BHE046836R0101

核心特点与客户价值
GFD563A101 的最大优势在于一体化高精度温度采集能力。传统方案常需外置温度变送器将热电偶信号转为 4–20 mA，再接入普通 AI 模块，不仅增加成本、故障点和安装空间，还引入额外误差。而 GFD563A101 直接接入热电偶，省去中间环节，提升系统整体精度与可靠性。

其通道级断线诊断对安全关键应用尤为重要。例如，在锅炉燃烧控制中，若火焰温度热电偶断线，模块会立即上报故障，而非输出一个危险的“低温”值，从而触发安全停炉逻辑，防止设备损坏或爆炸风险。

此外，8 通道高密度设计降低了每点成本，特别适合需要多点温度监控的场景（如多区加热炉、反应釜夹套、管道沿线监测）。

典型应用领域

电力行业：锅炉过热器/再热器管壁温度监测；
冶金：高炉、转炉、连铸坯温度跟踪；
化工：反应釜内部温度分布、裂解炉出口温度；
玻璃/陶瓷：窑炉多段温区控制；
食品制药：灭菌釜（Autoclave）、冻干机温度验证。
