DSTA 001B：产品概述
该模块是 ABB S800 分布式 I/O 系统中一款高密度、高可靠性的数字量输入单元，专为工业环境中大量开关状态信号的集中采集而设计。在典型的 DCS 或 PLC 架构中，它部署于控制室机柜或远程 I/O 站内，将来自现场设备（如急停按钮、行程开关、电机运行反馈、阀门位置触点）的 24 VDC 电平信号转换为控制器可识别的逻辑状态，并通过 S800 总线高速上传至 AC 800M CPU。其核心价值在于高通道密度、灵活接线方式和完善的通道级诊断能力，显著提升了系统集成效率与运维便利性。该模块隶属于 ABB 成熟的 S800 I/O 产品线，广泛应用于流程工业、能源、水处理及基础设施等领域。

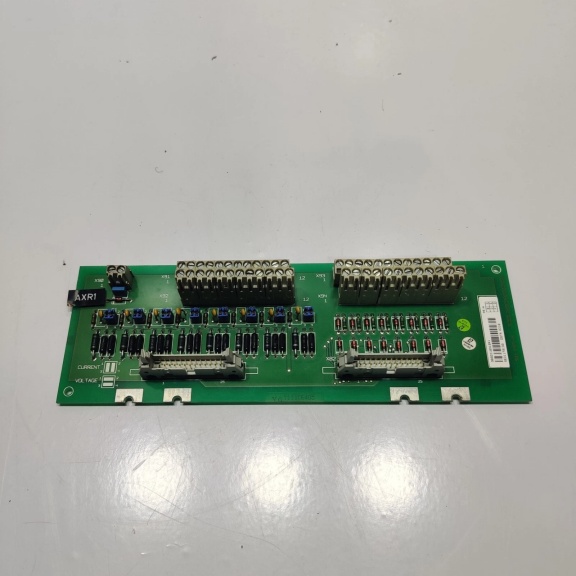

ABB DSTA 001B

DSTA 001B：技术规格

产品型号: DSTA 001B
制造商: ABB
产品类型: 数字量输入模块（DI）
所属系列: S800 I/O
通道数量: 32 路独立输入
输入电压: 标称 24 VDC（工作范围 15–30 VDC）
输入类型: 兼容源型（Sourcing，电流流入模块）和漏型（Sinking，电流流出模块）接线
输入电流: 典型 3.5 mA @ 24 VDC
电气隔离:
- 组隔离：每 8 通道为一组，组内共参考地
- 组间及组对背板：≥250 Vrms 隔离
响应时间: ≤1 ms（可配置滤波，抑制抖动）
诊断功能:
- 模块级状态 LED（PWR、OK、ERR）
- 支持通道级“开路检测”（Open Circuit Detection）——当外部回路断开且无有效电平时可上报故障
安装方式: 安装于 S800 标准底座（如 TB820V1）上，通过 I/O 总线连接至 AC 800M
工作温度: 0°C 至 +60°C
典型订货号: 3BSE015195R1（含端子底座套件）

核心特点与客户价值
该模块的最大优势在于其32 通道高密度设计与接线灵活性。相比传统 16 通道 DI 模块，它在相同物理空间内将 I/O 密度提升一倍，有效减少机柜尺寸、底板数量和电缆用量，降低项目初期投资。同时，源型/漏型兼容特性使其能无缝对接不同厂商的现场设备（如欧系 PLC 常用源型输出，日系常为漏型），避免因电平不匹配导致的额外继电器隔离，简化工程设计。

更重要的是，其开路检测功能为运维提供了关键价值。传统 DI 模块无法区分“信号为 0”和“线路断开”，而本模块可通过内部电路判断外部回路是否完整。例如，当急停回路因接线松动而断开时，系统不仅能读取到“停机”状态，还能明确上报“通道 X 开路”故障，帮助维护人员快速定位是设备动作还是线路故障，大幅缩短排查时间，提升系统可用性。

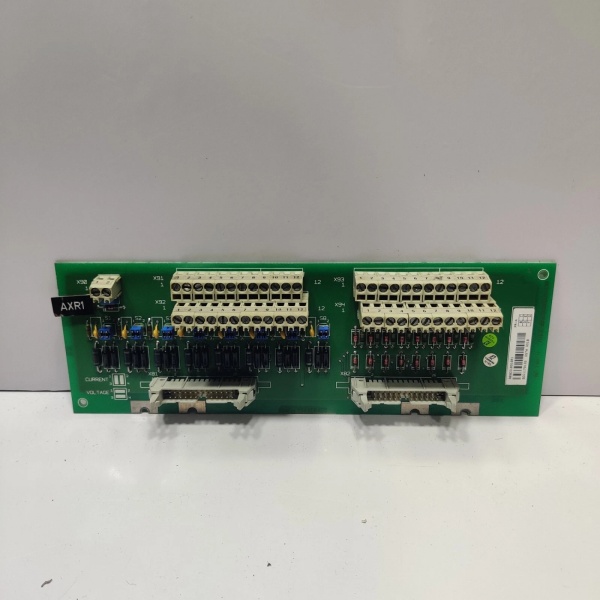

ABB DSTA 001B

典型应用领域
在大型水厂泵站中，该模块用于集中采集数十台水泵的运行、故障、手自动状态以及阀门开/关到位信号。在火力发电厂输煤系统中，它监控皮带跑偏、拉绳开关、堵煤传感器等安全联锁信号。在化工装置区，模块接入防爆区域的限位开关和本地操作箱反馈，通过 S800 远程 I/O 站实现安全隔离。其高密度特性特别适合 I/O 点数密集但空间受限的改造项目或紧凑型控制柜。

ABB DSTA 001B | AC 800M 系统 S800 I/O 系列数字量输入模块
