DSQC-236C：产品概述
ABB DSQC-236C（订货号 3HAC10098-1）是 ABB S4C 和 S4C Plus 机器人控制系统中的关键硬件组件，属于轴接口模块（Axis Interface Board）。它安装在机器人控制柜内的轴计算机（AXIS Computer）背板上，每块板通常对应一个机器人运动轴（或多个轴，视配置而定），负责在控制器与伺服驱动系统之间建立高可靠性的实时通信链路。

在 S4C 架构中，主计算机（Main Computer）通过 VME 总线将运动轨迹指令发送至轴计算机，后者通过 DSQC-236C 模块与底层伺服驱动器交互。该模块的核心任务包括：接收来自伺服电机编码器的增量式位置反馈信号（A、B、Z 相），进行信号整形与计数；同时，根据控制算法生成的指令，向驱动器输出模拟量速度/转矩命令（典型为 ±10 V）或数字使能信号。这种闭环架构确保了机器人在高速、高精度作业（如点焊、搬运、喷涂）中的动态响应与定位稳定性。

DSQC-236C 还承担部分安全与状态监控功能，例如检测编码器信号丢失、超速、过流等异常，并通过硬件中断机制通知轴计算机，触发急停或降级运行策略。其设计符合工业环境对电磁兼容性（EMC）和长期可靠性的严苛要求。

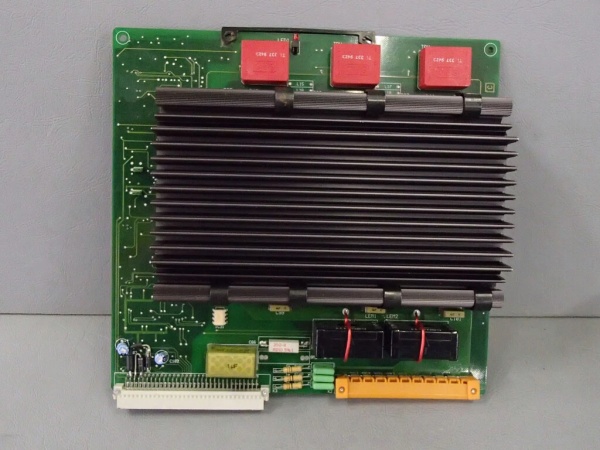

ABB DSQC-236C

DSQC-236C：技术规格

产品型号: DSQC-236C（3HAC10098-1）
制造商: ABB Robotics
产品类型: 轴接口模块（Axis Interface Board）
适用控制系统: ABB S4C、S4C Plus
适用机器人系列: IRB 6400、IRB 6600、IRB 7600（早期型号）
编码器接口: 增量式编码器，支持 A、B、Z 相差分信号（RS-422 电平）
控制输出: ±10 V 模拟量（速度/转矩指令），TTL 使能信号
通信总线: 与轴计算机通过内部并行总线连接（非用户可访问）
通道数量: 通常 1 轴/模块（具体取决于系统配置）
诊断功能: 编码器断线、信号错误、超速检测
安装方式: 插装于轴计算机背板，带固定支架
工作温度范围: 0°C 至 +55°C（控制柜内环境）
认证: CE, UL, 符合 EN ISO 10218 机器人安全标准

核心特点与客户价值
DSQC-236C 是 S4C 系统实现高动态性能与路径精度的物理基础。其低延迟的信号处理能力确保了机器人在复杂轨迹运动中仍能保持平滑与准确，这对汽车制造中的点焊节拍或装配精度至关重要。

对于维护工程师而言，该模块的故障隔离能力显著提升了排错效率。当某轴出现“Motor Not Moving”或“Position Deviation”报警时，可通过测量 DSQC-236C 的编码器输入与指令输出，快速判断问题源于电机、电缆、驱动器还是控制板本身，避免盲目更换昂贵部件。

此外，作为 S4C 平台的成熟组件，DSQC-236C 拥有长期的备件支持记录。尽管 S4C 已逐步被 IRC5 取代，但在全球仍有大量设备在役，该模块的可获得性对保障产线连续运行具有现实意义。

典型应用领域

汽车白车身焊接：IRB 6600 执行多点连续焊接，依赖 DSQC-236C 提供的高带宽位置闭环；
重型物料搬运：IRB 6400 在铸造或冲压车间搬运数百公斤工件，需稳定的速度控制与过载保护；
机器人去毛刺/打磨：要求恒定接触力，依赖精确的转矩指令输出；
旧线改造与备件替换：在 S4C 系统延寿项目中，作为关键修复件维持设备可用性；
教学与培训平台：高校或培训机构使用退役 S4C 机器人进行运动控制原理教学。
