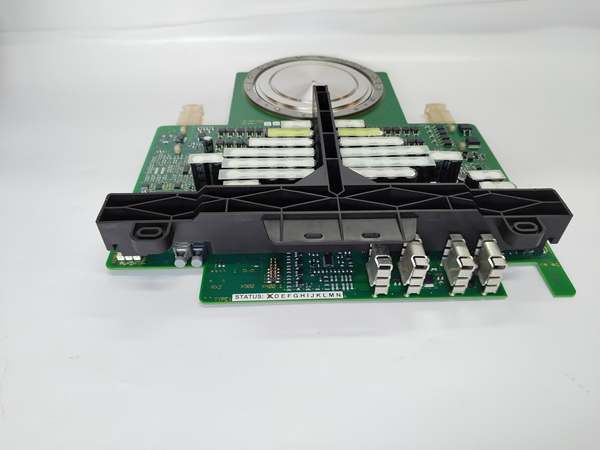

ABB 5SHY3545L0014 | 用于电网换相换流器 (LCC-HVDC) 的核心开关单元

描述

5SHY3545L0014：产品概述
该器件是 ABB 专为高压直流输电（HVDC）工程开发的 光触发晶闸管（Light Triggered Thyristor, LTT）模块，隶属于其成熟的 5SHY 系列高压功率半导体产品线。它在基于电网换相换流器（LCC）的 HVDC 系统中构成 换流阀的核心开关单元，承担将高压交流电高效转换为直流电（整流）或反向逆变为交流电（逆变）的关键任务。

与传统电触发晶闸管（ETT）不同，该模块通过 光纤传输门极触发信号，实现了控制回路与主电路之间的完全电气隔离。这一设计彻底消除了在数百千伏共模电压和高 dv/dt 环境下触发电路受干扰的风险，显著提升了触发同步精度与系统整体可靠性。模块内部集成了主晶闸管芯片、雪崩二极管过压保护（BOD）、光接收器、自取能电路以及 结温传感器（PT100），并采用 双面去离子水冷却结构，确保在持续大电流运行工况下具备优异的热稳定性。

在实际工程中，该模块通常以数十至上百只 串联组成单个阀臂，通过精密的静态与动态均压网络，支撑 ±500 kV 至 ±800 kV 等级的直流运行电压。其高可靠性、长寿命及免维护特性，使其成为全球多个大型 LCC-HVDC 项目的标准配置。

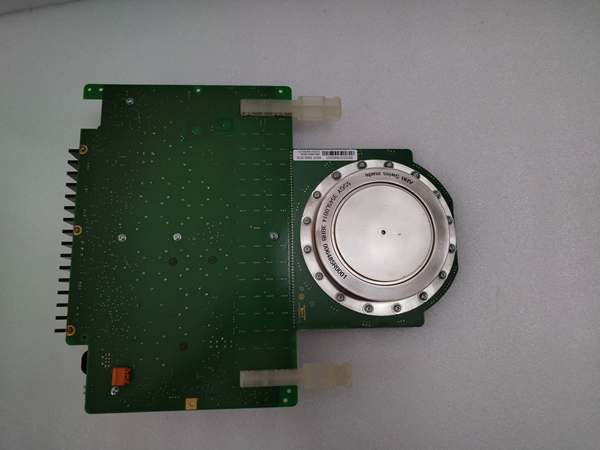

5SHY3545L0014

5SHY3545L0014：技术规格

• 产品型号: 5SHY3545L0014
• 制造商: ABB
• 产品类型: 光触发晶闸管模块（LTT）
• 额定阻断电压 (VDRM/VRRM): 4500 V
• 额定通态平均电流 (ITAV): 3500 A（在标准水冷条件下）
• 浪涌电流能力 (ITSM): ≥ 80 kA（10 ms，50 Hz）
• 触发方式: 光纤触发（中心波长 850 nm，脉冲宽度 ≥ 10 μs）
• 冷却方式: 双面直接水冷（去离子水，电导率要求 < 0.5 μS/cm）
• 过电压保护: 集成 BOD（Breakover Diode）单元，动作电压可调，具备自恢复能力
• 内置监测功能:
  • 晶闸管结温检测（PT100 RTD）
  • BOD 动作状态输出（干接点或电平信号）
• 绝缘性能: 满足 IEC 61803 标准，适用于 ±800 kV 特高压 HVDC 阀塔
• 机械接口: 符合 ABB 标准阀层安装尺寸，兼容主流 HVDC 阀塔结构
• 工作环境: 室内阀厅，环境温度 -10°C 至 +40°C，无凝露
• 符合标准: IEC 60747-6（半导体分立器件）、IEC 61803（HVDC 换流阀试验导则）、ABB 内部 HVDC 器件规范

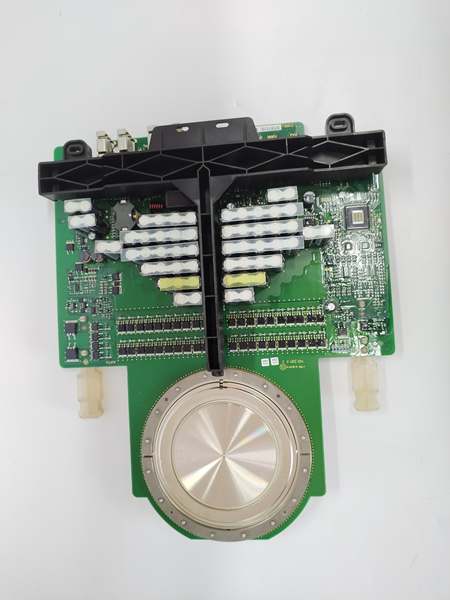

  5SHY3545L0014

核心特点与客户价值

光触发技术保障极端电磁环境下的可靠运行
在特高压直流换流站中，晶闸管阀承受极高的电位梯度和快速电压变化。采用光纤触发彻底切断了高低电位间的电气连接，避免了误触发、拒动或驱动板损坏等风险，显著提升换流阀的可用率和长期运行稳定性。

集成化智能监测支持预测性维护
模块内置的 PT100 温度传感器和 BOD 状态反馈，使每只晶闸管具备“健康状态感知”能力。运维人员可通过阀基电子设备（VBE）实时监控结温趋势和过压事件，提前识别老化或异常单元，实现从“定期检修”向“状态检修”的转变，降低非计划停机风险。

高效热管理延长设备服役周期
双面水冷设计大幅降低热阻，使结温波动最小化，有效抑制热机械应力导致的焊层疲劳。这不仅提高了器件在满负荷连续运行下的可靠性，还增强了系统应对短时过载（如故障穿越）的能力，为电网提供更强的韧性支撑。

典型应用领域

该模块广泛应用于 全球多个大型 LCC-HVDC 工程，包括中国向家坝—上海、锦屏—苏南等 ±800 kV 特高压直流项目，以及巴西、印度、中东等地的跨国互联工程。在这些项目中，数千只 5SHY3545L0014 模块串联组成十二脉动换流桥，实现吉瓦级清洁能源的跨区域高效输送。此外，在 大型火电或水电基地的集中外送通道 中，因其成熟的技术平台和高性价比，仍是超大容量直流输电的首选功率器件。
