ABB 5SHX2645L0002 | 高压直流输电 (HVDC) IGBT 模块（HVDC Light® 核心功率器件）

描述

5SHX2645L0002：产品概述
该器件是 ABB 专为 柔性直流输电（HVDC Light®） 和 静止同步补偿器（STATCOM） 等基于 电压源换流器（VSC） 的电力电子系统开发的 高压大电流 IGBT 功率模块。它在换流阀中构成 基本开关臂单元，通过高频脉宽调制（PWM）控制，实现对交流与直流之间能量流动的精确、快速、双向调节。

与传统晶闸管不同，IGBT 是 全控型器件，可主动控制开通与关断，无需依赖电网电压过零，因此适用于无源网络供电、多端直流互联及新能源孤岛接入等场景。该模块采用 压接式（Press-Pack）封装技术，相比焊接式模块具有更高的可靠性、抗短路能力和热循环寿命。内部集成两个 IGBT 芯片及其反并联续流二极管（FWD），构成半桥拓扑，支持正负直流母线间的双向电流切换。

模块采用 双面直接水冷设计，冷却板与芯片间无焊料层，热阻低且热膨胀系数匹配良好，显著提升长期运行稳定性。同时内置 PT100 温度传感器，实时监测芯片结温，为阀控系统提供过热保护和状态评估依据。该模块是 ABB 第二代至第三代 HVDC Light® 技术平台的核心功率器件，广泛应用于海上风电并网、城市电网增强和跨国互联等项目。

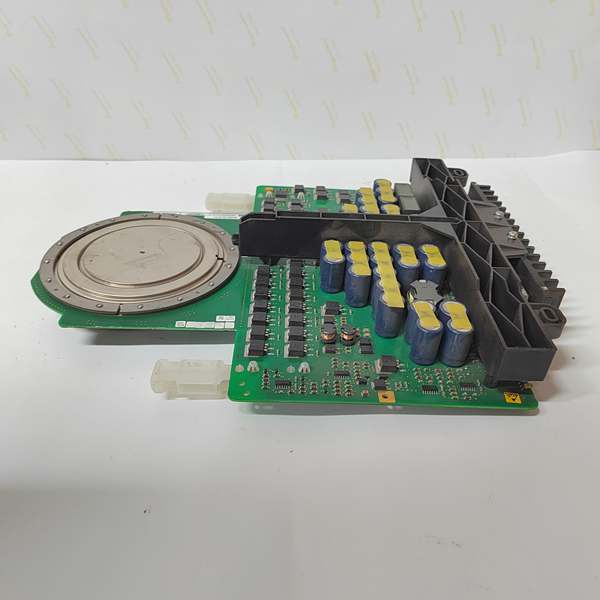

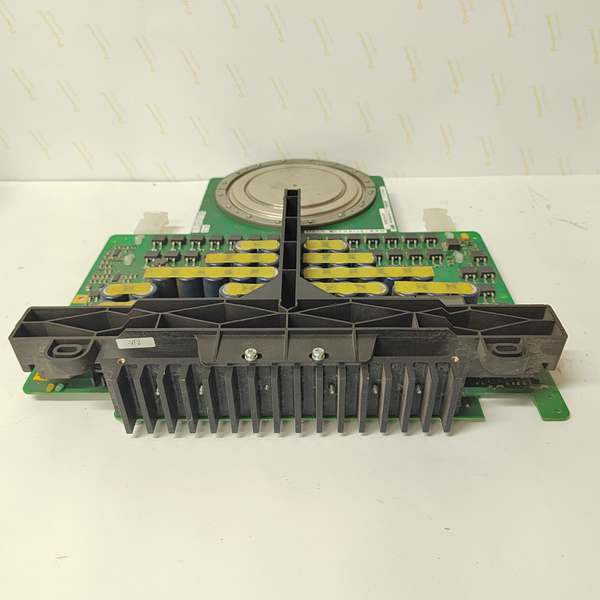

ABB 5SHX2645L0002

5SHX2645L0002：技术规格

• 产品型号: 5SHX2645L0002
• 制造商: ABB
• 产品类型: 压接式双单元 IGBT 模块（Half-Bridge Configuration）
• 额定集电极-发射极电压 (V CES): 4500 V
• 标称集电极电流 (I C,nom): 2600 A（在规定冷却条件下，Tc = 80°C）
• 最大工作结温 (Tj max): 125°C（短时可达 150°C）
• 封装形式: 压接式（Press-Pack IGBT, PPI）
• 冷却方式: 双面去离子水直接冷却（电导率 < 0.5 μS/cm）
• 内置元件:
  • 2 × IGBT 芯片（串联或半桥配置）
  • 2 × 反并联续流二极管（FWD）
  • 1 × PT100 结温传感器
• 绝缘水平: 设计满足 ±320 kV 至 ±525 kV VSC-HVDC 阀塔的工频与雷电冲击耐压要求
• 机械接口: 符合 ABB 标准阀层安装规范，需配合专用压接力控制系统安装
• 驱动要求: 需使用 ABB 专用门极驱动单元（如 EGDA 或 EGDU 系列），支持有源箝位与故障反馈
• 符合标准: IEC 60747-9（IGBT 模块）、IEC 62909（VSC-HVDC 系统）、ABB 内部 HVDC Light® 器件规范

核心特点与客户价值

全控能力赋能新型电力系统灵活调控
IGBT 的主动开关特性使 VSC 换流站能够独立控制有功与无功功率，支持黑启动、弱电网支撑和频率调节等功能。这对于高比例可再生能源接入的电网至关重要，可显著提升系统稳定性和电能质量。

压接式封装确保超高可靠性
无引线、无焊料的压接结构消除了传统焊接模块常见的热疲劳失效模式，在频繁功率循环和短路冲击下表现出卓越的鲁棒性。这一特性对于海上风电等维护困难、要求 25 年以上免维护运行的场景尤为关键。

集成化监测与智能驱动提升运维水平
模块与 ABB 专用驱动单元协同工作，可实现退饱和检测（DESAT）、有源过压箝位和故障快速关断（< 10 μs）。结合 PT100 温度数据，阀控系统可动态调整 PWM 策略或触发降额运行，避免灾难性故障，延长设备寿命。

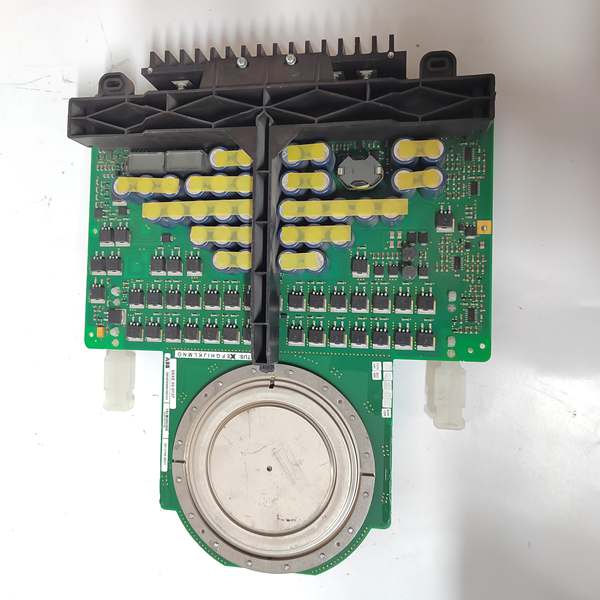

ABB 5SHX2645L0002

典型应用领域

该模块是 ABB HVDC Light® 技术的核心器件，已成功应用于多个标志性工程，如：

• 英国 Western Link 项目（±600 kV, 2.2 GW）：连接苏格兰风电与英格兰负荷中心；
• 德国 DolWin3 海上风电并网工程：将北海风电场电力高效送入陆上电网；
• 中国张北柔性直流电网示范工程：构建世界首个四端环网 VSC-HVDC 系统，支撑冬奥绿电供应。
  此外，在 城市电网 STATCOM 装置 中，用于动态补偿无功、抑制电压闪变；在 大型工业用户（如电解铝厂）中，用于改善功率因数和电能质量。
